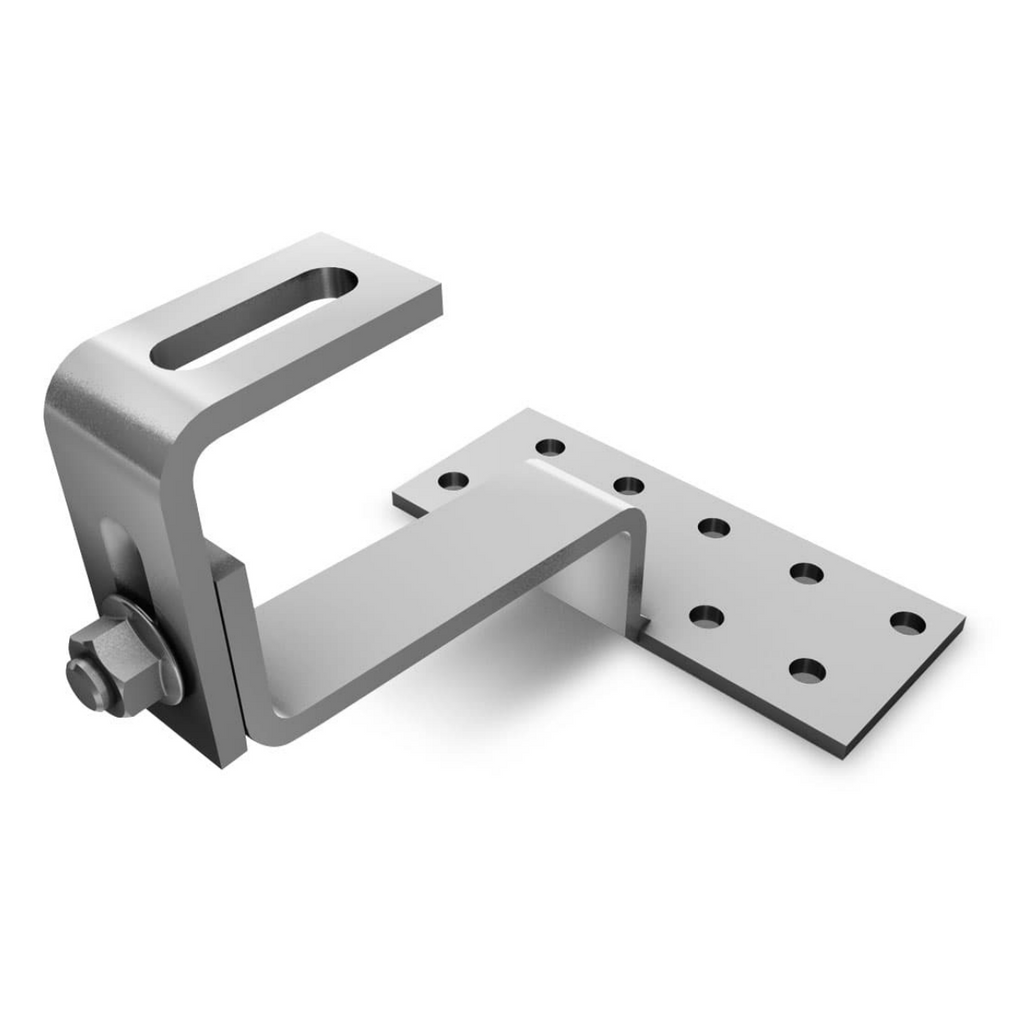

K2 Systems Dachhaken SolidHook Vario 1 – 1-fach höhenverstellbar für Pfannenziegel (Edelstahl 1.4016) - 150 × 60 × 5 mm

Der K2 Systems Dachhaken SolidHook Vario 1 wurde für die zuverlässige Montage von PV-Unterkonstruktionen auf klassischen Pfannenziegeldächern entwickelt. Durch seine einfache Höhenverstellung im Bereich des Auslegers lässt sich der Dachhaken optimal an unterschiedliche Ziegel- und Dachlattenaufbauten anpassen.

Die Grundplatte mit 150 × 60 × 5 mm sorgt für eine stabile Verschraubung auf der Dachlatte. Die Höhe unter dem Ausleger von 43 mm ist für gängige Dachlattenaufbauten ausgelegt. Der Ausleger (30 × 6 mm) ist in der Höhe von 55 bis 90 mm verstellbar, wodurch sich eine Gesamthöhe von ca. 112 bis 145 mm ergibt. Dies ermöglicht eine saubere Ausrichtung der SolidRail-Schienen auch bei variierenden Dachgeometrien.

Der integrierte Bügel mit Langloch erlaubt eine präzise Justierung während der Montage und ist kompatibel mit Hammerkopfschrauben und Muttern M10. Gefertigt aus Edelstahl (Werkstoff 1.4016) überzeugt der SolidHook Vario 1 durch hohe Festigkeit, Korrosionsbeständigkeit und eine lange Lebensdauer – ideal für den dauerhaften Einsatz im Außenbereich.

Produktdetails

Produktart | Dachhaken / SolidHook
Modell | SolidHook Vario 1
Einsatzbereich | Befestigung von K2 Systembauteilen auf Pfannenziegeldächern
Montagesystem | SolidRail
Befestigung | Hammerkopfschraube mit Mutter M10
Besonderheit | 1-fach höhenverstellbar
Material | Edelstahl (1.4016)

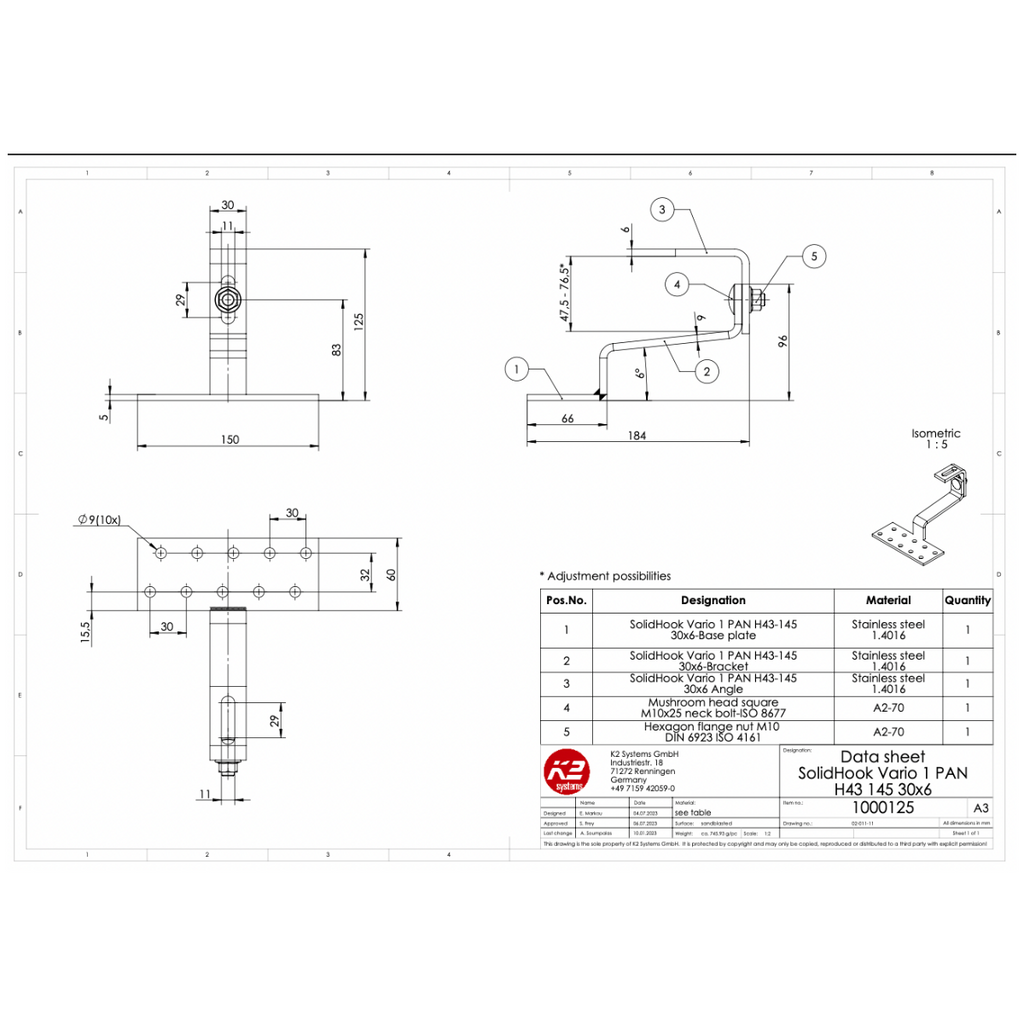

Technische Spezifikation

Grundplatte | ca. 150 × 60 × 5 mm
Höhe unter Ausleger | ca. 43 mm
Höhe Ausleger | ca. 55 – 90 mm
Ausleger | ca. 30 × 6 mm
Gesamthöhe | ca. 112 – 145 mm
Langloch | Ja (zur Justierung bei SolidRail-Montage)

Lieferumfang

• 1 × K2 Systems Dachhaken SolidHook Vario 1

(Hinweis: SolidRail-Schienen, Hammerkopfschrauben und Muttern sind – sofern nicht anders angegeben – separat zu bestellen.)
