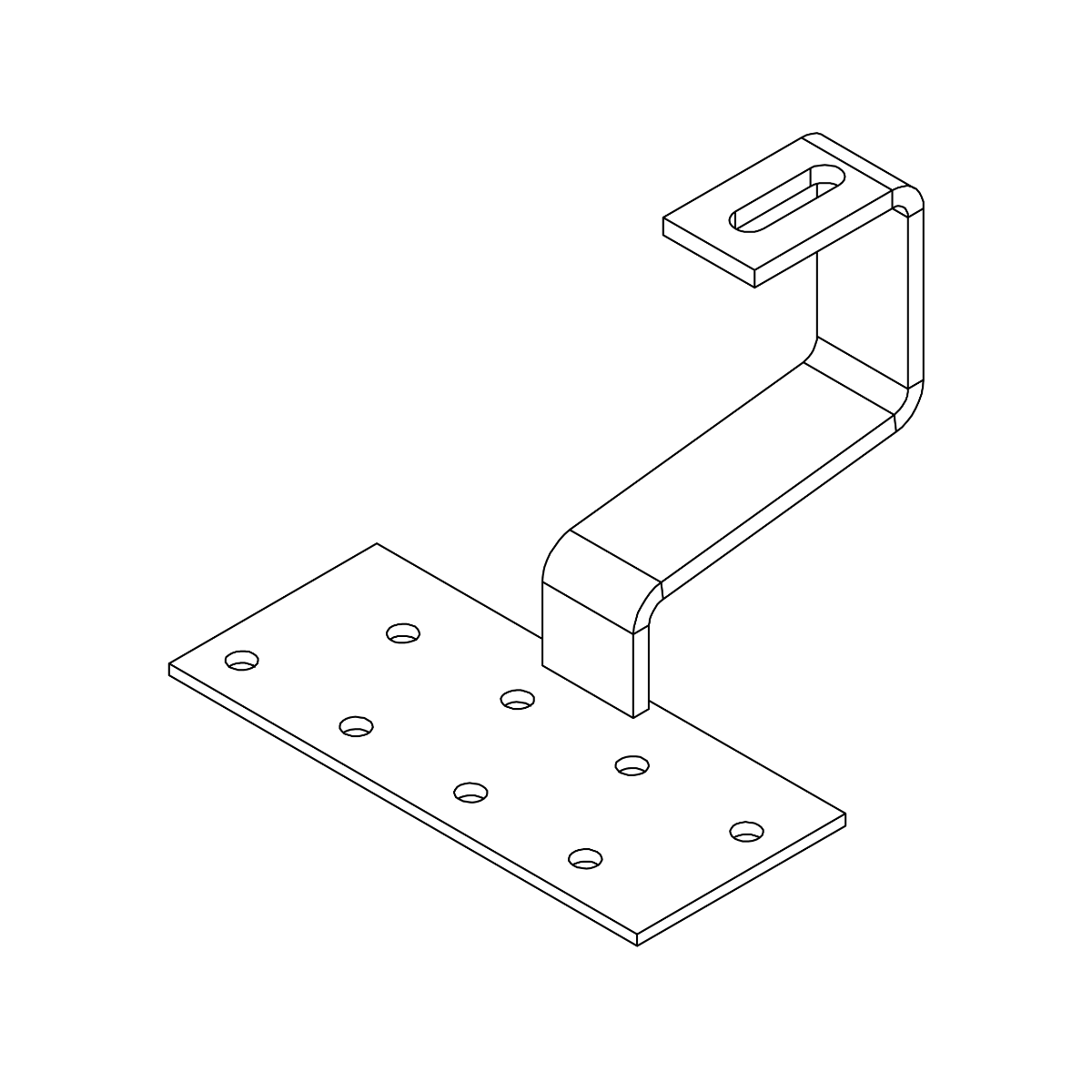

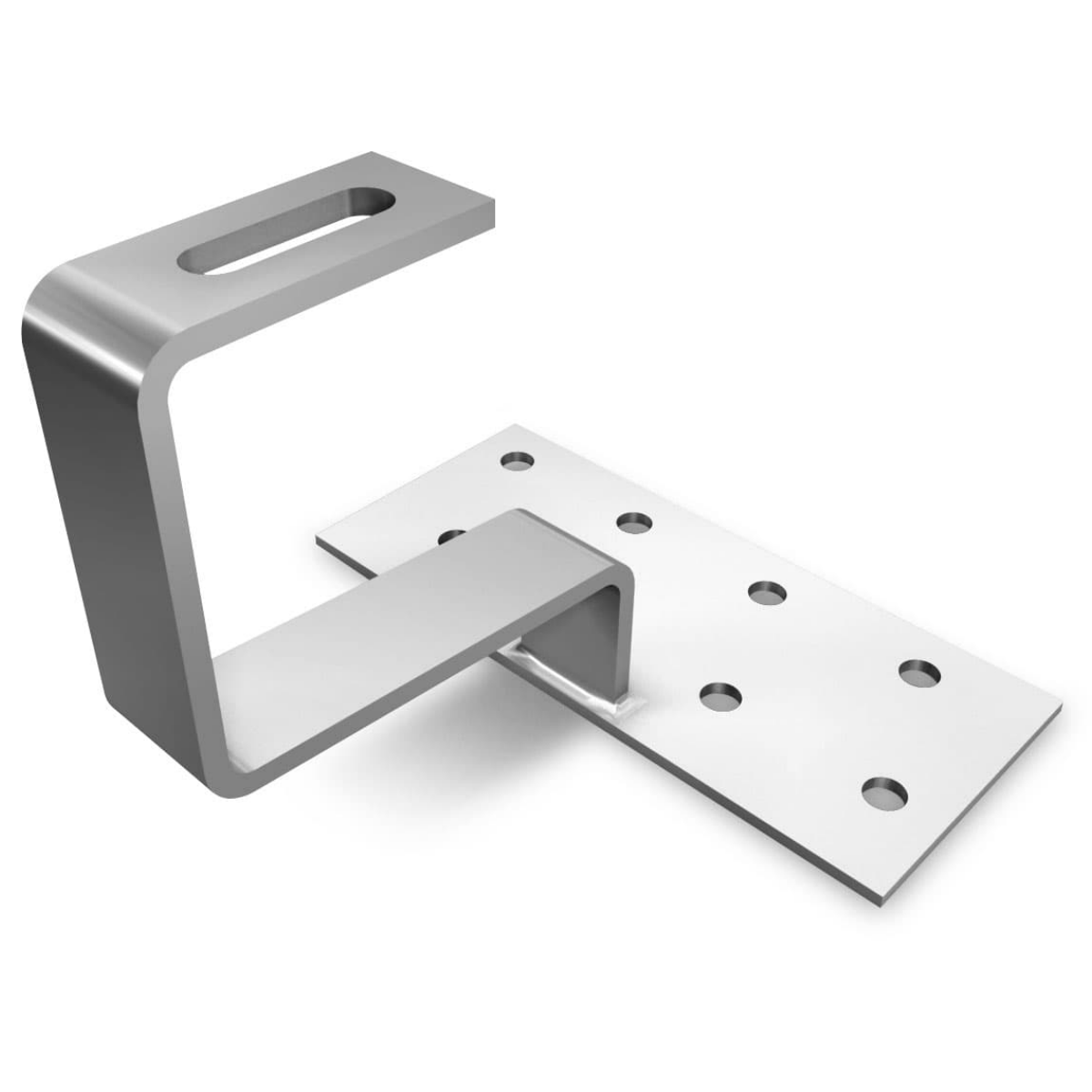

K2 Systems Dachhaken für Pfannenziegel – SolidRail Montage (Edelstahl 1.4016) - 180 × 80 × 4 mm

Der K2 Systems Dachhaken für Pfannenziegel wurde für die zuverlässige Befestigung von PV-Montagesystemen auf klassischen Ziegeldächern konzipiert. Die große Grundplatte (180 × 80 × 4 mm) sorgt für eine sichere Verschraubung auf der Dachlatte und verteilt die auftretenden Kräfte gleichmäßig.

Der Ausleger mit einer Höhe von 69 mm und einer Tiefe von 91 mm ermöglicht eine saubere Führung der SolidRail-Schiene und bietet ausreichend Abstand zur Dacheindeckung. Mit einer Höhe unter dem Ausleger von 38 mm ist der Dachhaken für gängige Dachlattenaufbauten geeignet. Die Gesamthöhe von 124 mm erlaubt eine flexible Anpassung bei der Schienenmontage.

Das integrierte Langloch im Bügel ermöglicht eine einfache Justierung während der Montage und ist kompatibel mit Hammerkopfschrauben und Muttern M10. Gefertigt aus Edelstahl (Werkstoff 1.4016) überzeugt der Dachhaken durch hohe Festigkeit, Korrosionsbeständigkeit und eine lange Lebensdauer.

• Für Pfannenziegeldächer
• Bügel mit Langloch für SolidRail Systeme
• Montage mit Hammerkopfschraube und Mutter M10
• Große Grundplatte für hohe Lastabtragung
• Edelstahl 1.4016

Produktdetails

Produktart | Dachhaken / Bügel für PV-Montagesysteme
Einsatzbereich | Befestigung von K2 Systemteilen auf Pfannenziegeldächern
Montagesystem | SolidRail
Befestigung | Hammerkopfschraube mit Mutter M10
Dachtyp | Pfannenziegel
Material | Edelstahl (1.4016)

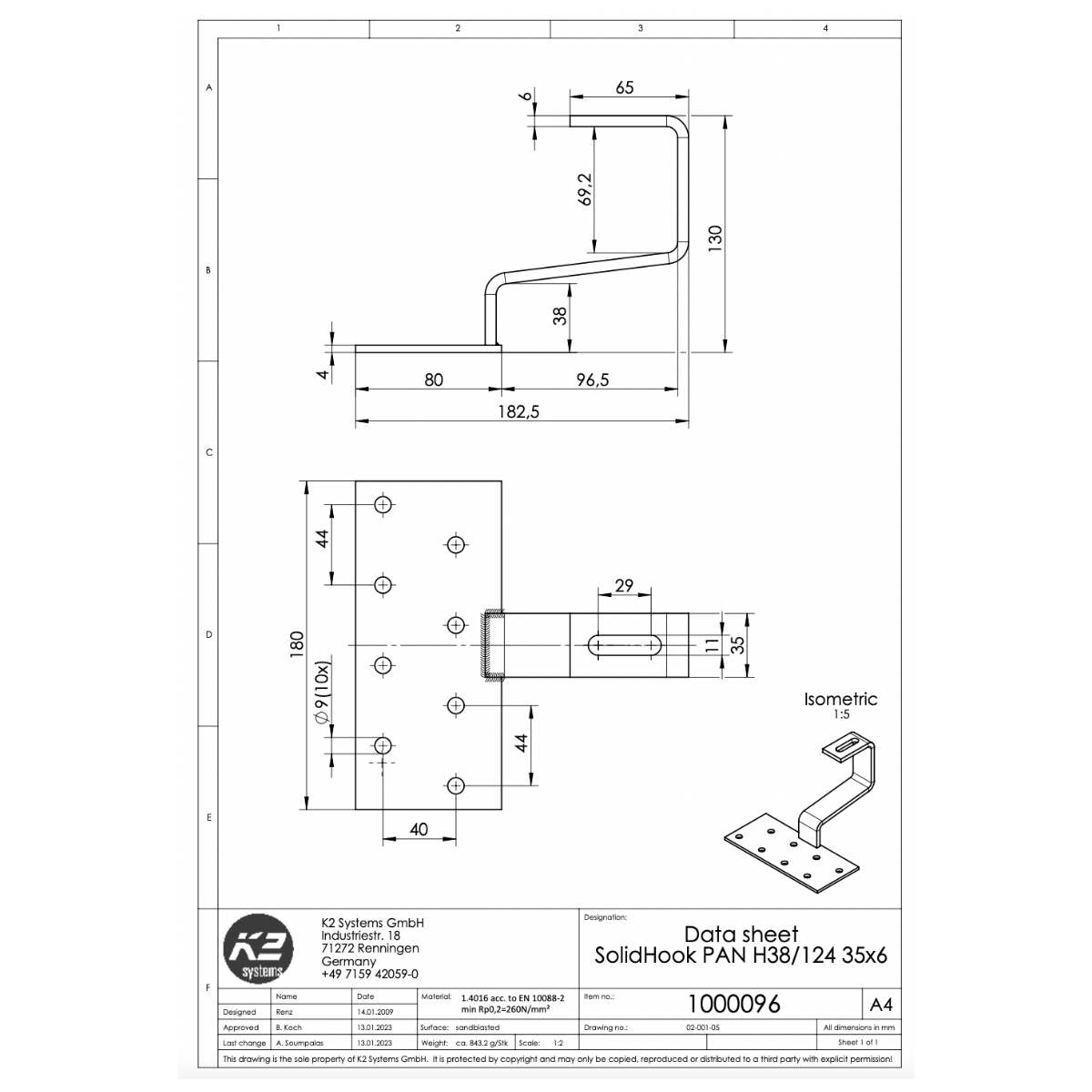

Technische Spezifikation

Grundplatte | ca. 180 × 80 × 4 mm
Höhe unter Ausleger | ca. 38 mm
Höhe Ausleger | ca. 69 mm
Tiefe Ausleger | ca. 91 mm
Gesamthöhe | ca. 124 mm
Langloch | Ja (für Justierung bei SolidRail-Montage)

Lieferumfang

• 1 × K2 Systems Dachhaken / Bügel für Pfannenziegel

(Hinweis: SolidRail-Schienen, Hammerkopfschrauben und Muttern sind – sofern nicht anders angegeben – separat zu bestellen.)
