K2 Systems Dachhaken für Pfannenziegel – SolidRail Montage (Edelstahl 1.4016) - 50 × 60 × 5 mm

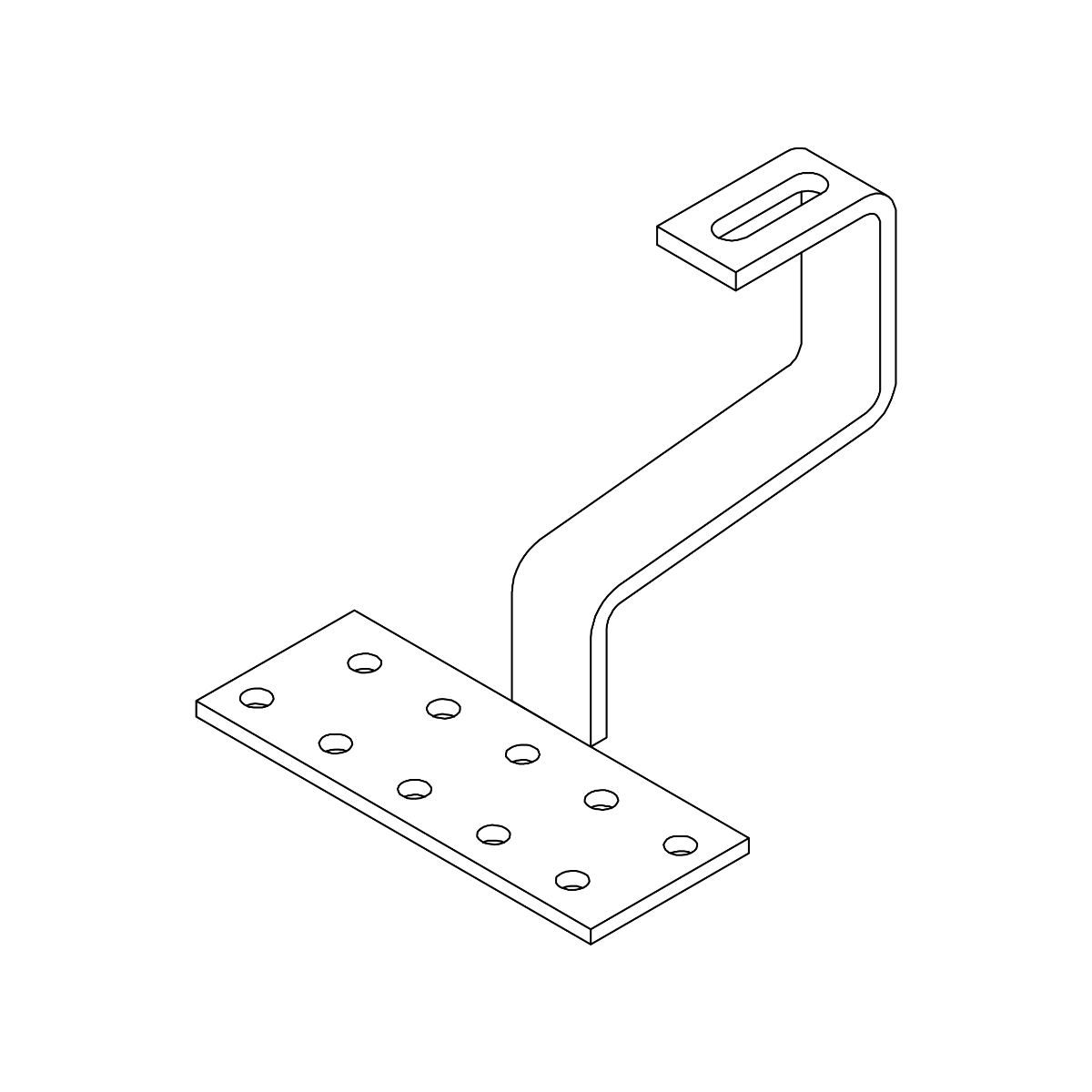

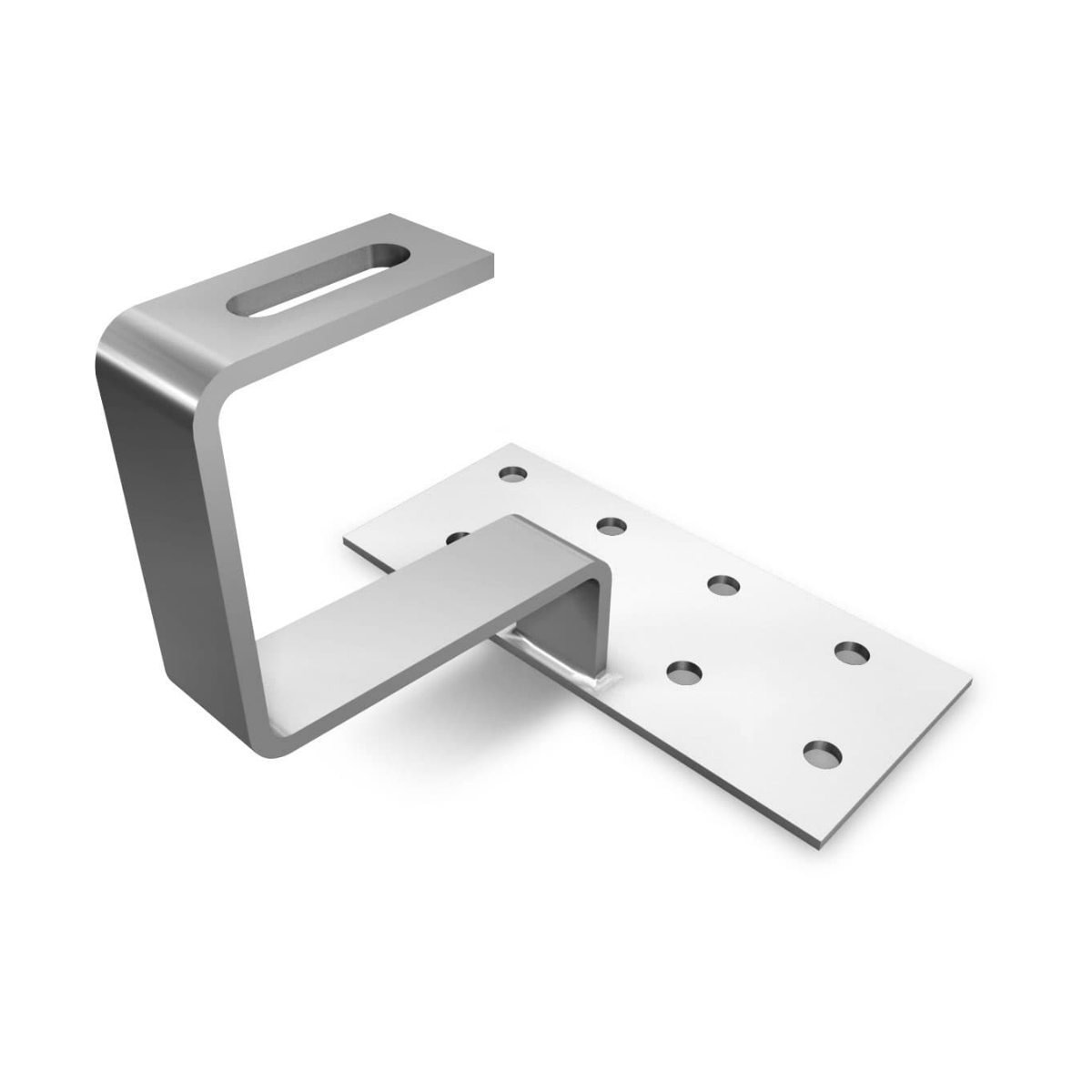

Der K2 Systems Dachhaken für Pfannenziegel wurde speziell für die zuverlässige Befestigung von PV-Montagesystemen auf klassischen Ziegeldächern entwickelt. Die Grundplatte mit 150 × 60 × 5 mm sorgt für eine stabile Verschraubung auf der Dachlatte, während der Ausleger (30 × 6 mm) eine sichere Kraftübertragung auf das Montagesystem gewährleistet.

Durch die Höhe unter dem Ausleger von 47 mm ist der Dachhaken optimal auf Dachlatten mit 30 mm Höhe abgestimmt. Die Gesamthöhe von ca. 133 mm bietet ausreichend Spielraum für die Montage von SolidRail-Schienen und eine saubere Ausrichtung der Unterkonstruktion.

Der integrierte Bügel mit Langloch ermöglicht eine flexible Justierung bei der Montage und ist kompatibel mit Hammerkopfschrauben und Bund-/Bundlemuttern M10. Gefertigt aus Edelstahl (Werkstoff 1.4016) überzeugt der Dachhaken durch hohe Festigkeit und Langlebigkeit – ideal für den dauerhaften Einsatz im Außenbereich.

• Für Pfannenziegeldächer
• Bügel mit Langloch für SolidRail Systeme
• Montage mit Hammerkopfschraube und Bund-/Bundlemutter M10
• Passend für Dachlatten mit 30 mm Höhe
• Robuste Edelstahlkonstruktion (1.4016)

Produktdetails

Produktart | Dachhaken / Bügel für PV-Montagesysteme
Einsatzbereich | Befestigung von K2 Systemteilen auf Pfannenziegeldächern
Montagesystem | SolidRail
Befestigung | Hammerkopfschraube mit Bund-/Bundlemutter M10
Dachtyp | Pfannenziegel
Material | Edelstahl (1.4016)

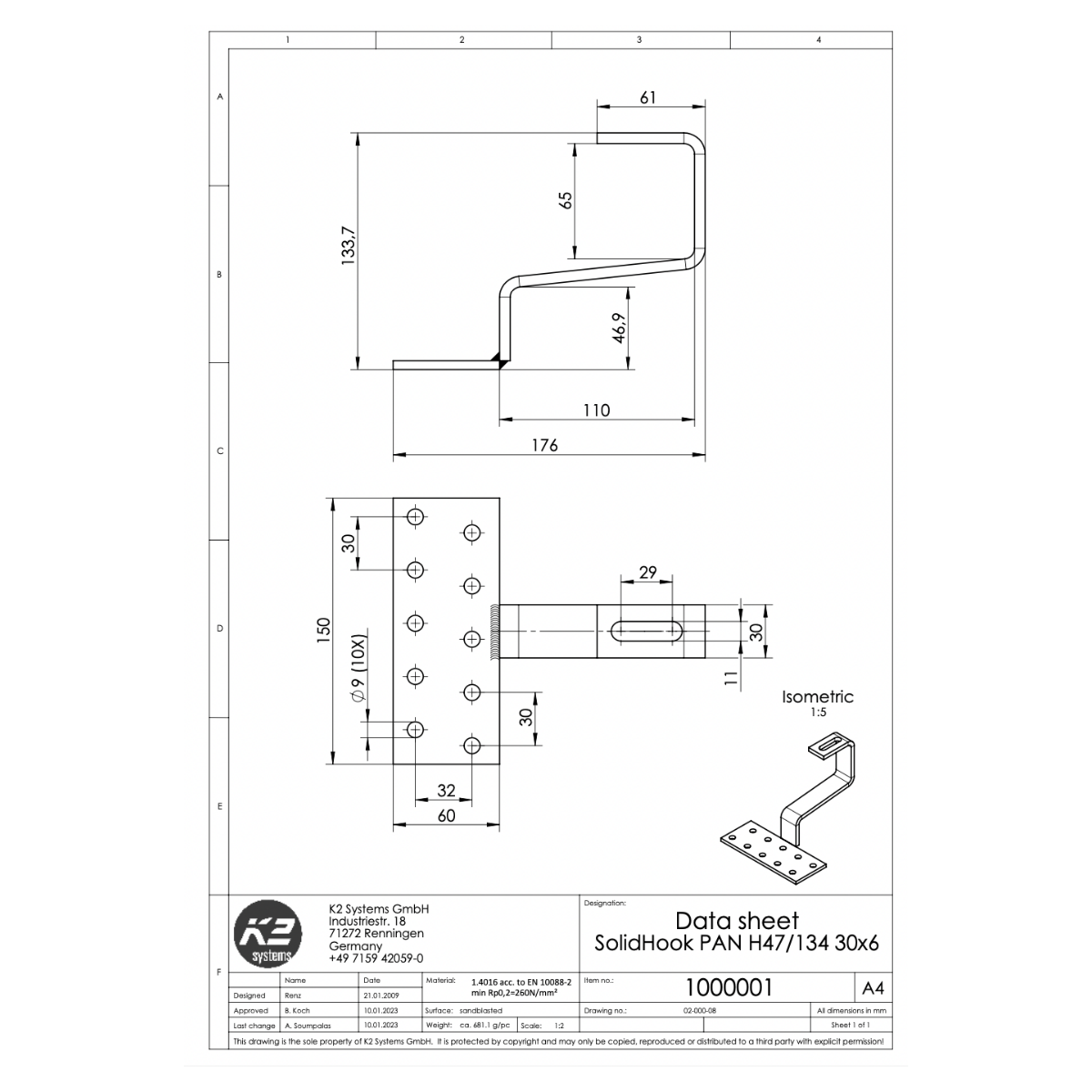

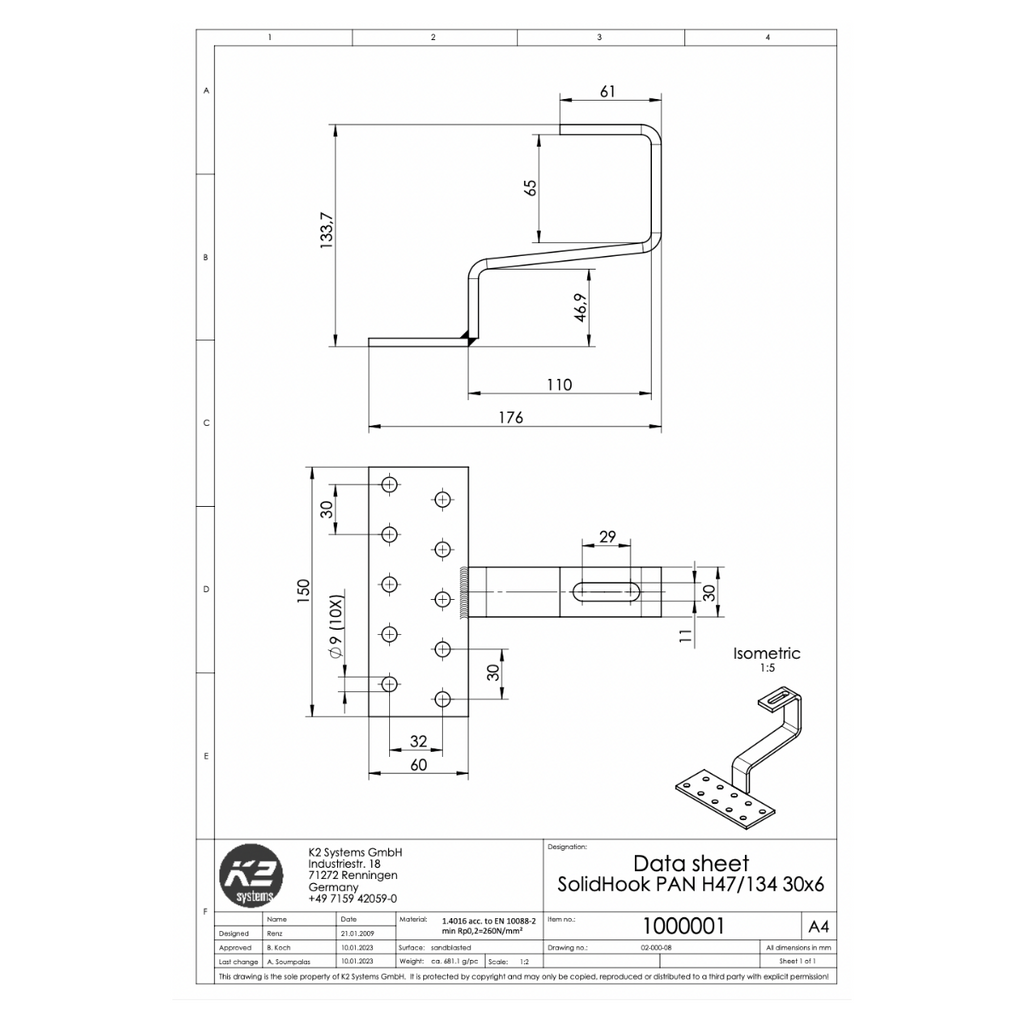

Technische Spezifikation

Grundplatte | ca. 150 × 60 × 5 mm
Ausleger | ca. 30 × 6 mm
Höhe unter Ausleger | ca. 47 mm (für Dachlatten mit 30 mm Höhe)
Gesamthöhe | ca. 133 mm
Langloch | Ja (zur Justierung bei der SolidRail-Montage)

Lieferumfang

• 1 × K2 Systems Dachhaken / Bügel für Pfannenziegel
