K2 Systems Dachhaken für großformatige Flachziegel – langer Ausleger, SolidRail Montage (Edelstahl 1.4016) - 180 × 80 × 4 mm

Der K2 Systems Dachhaken für großformatige Flachziegel wurde für die zuverlässige Befestigung von PV-Unterkonstruktionen auf modernen Ziegeldächern mit großen Flachziegelformaten entwickelt. Die groß dimensionierte Grundplatte (180 × 80 × 4 mm) sorgt für eine stabile Verschraubung auf der Dachlatte und eine gleichmäßige Lastverteilung.

Der Ausleger mit 35 × 6 mm und einer Länge von 127 mm ermöglicht die sichere Überbrückung der großformatigen Ziegel ohne diese zu beschädigen. Mit einer Höhe unter dem Ausleger von 47 mm und einer Gesamthöhe von 138,2 mm bietet der Dachhaken ausreichend Abstand zur Dacheindeckung und erlaubt eine spannungsfreie Montage der SolidRail-Schienen.

Der integrierte Bügel mit Langloch erlaubt eine präzise Justierung bei der Montage und ist kompatibel mit Hammerkopfschrauben und Muttern M10. Gefertigt aus Edelstahl (Werkstoff 1.4016) überzeugt der Dachhaken durch hohe Festigkeit, Korrosionsbeständigkeit und lange Lebensdauer – ideal für den dauerhaften Einsatz im Außenbereich.

• Speziell für großformatige Flachziegel
• Langer Ausleger zur sicheren Ziegelüberbrückung
• Bügel mit Langloch für SolidRail Systeme
• Montage mit Hammerkopfschraube und Mutter M10
• Edelstahl 1.4016

Produktdetails

Produktart | Dachhaken / Bügel für PV-Montagesysteme
Einsatzbereich | Befestigung von K2 Systemteilen auf Ziegeldächern mit großformatigen Flachziegeln
Montagesystem | SolidRail
Befestigung | Hammerkopfschraube mit Mutter M10
Dachtyp | Großformatige Flachziegel
Material | Edelstahl (1.4016)

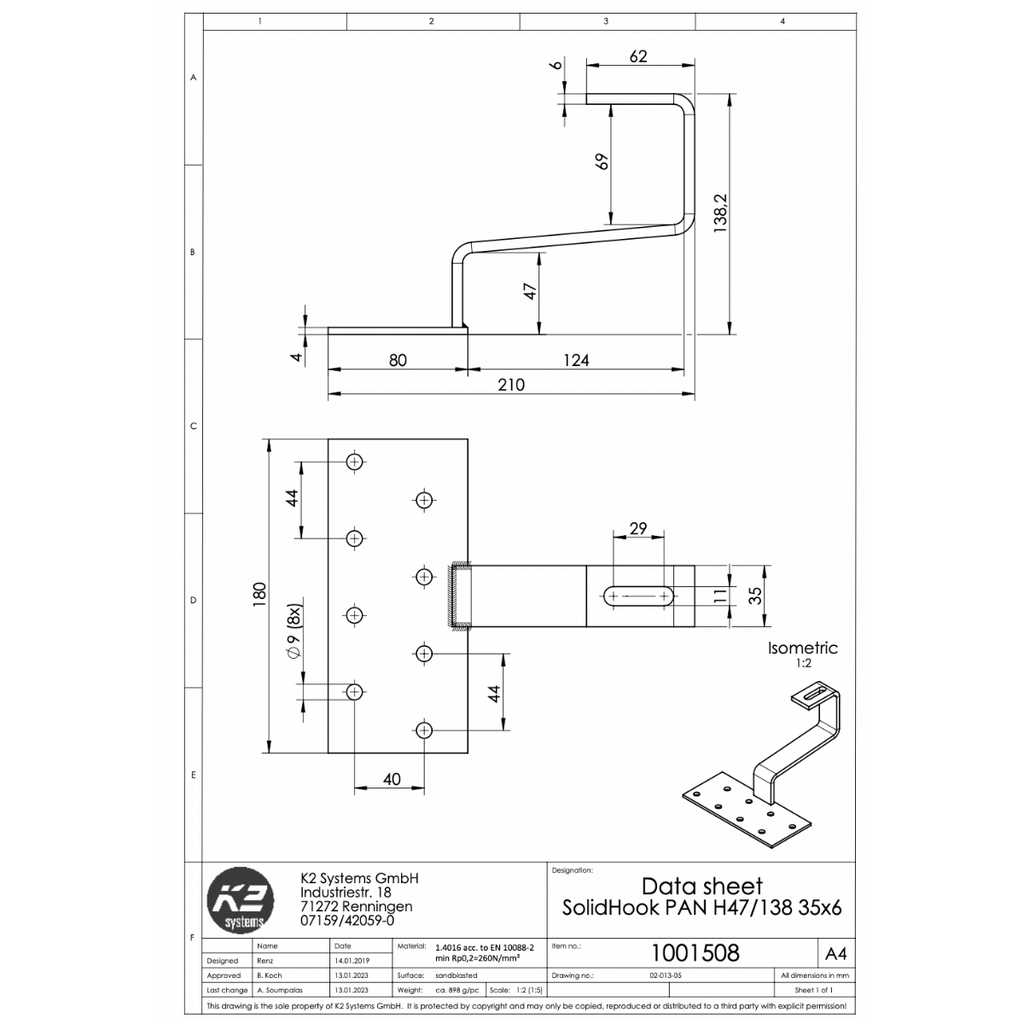

Technische Spezifikation

Grundplatte | ca. 180 × 80 × 4 mm
Ausleger | ca. 35 × 6 mm
Länge Ausleger | ca. 127 mm
Höhe unter Ausleger | ca. 47 mm
Gesamthöhe | ca. 138,2 mm
Langloch | Ja (zur Justierung bei SolidRail-Montage)

Lieferumfang

• 1 × K2 Systems Dachhaken für großformatige Flachziegel
