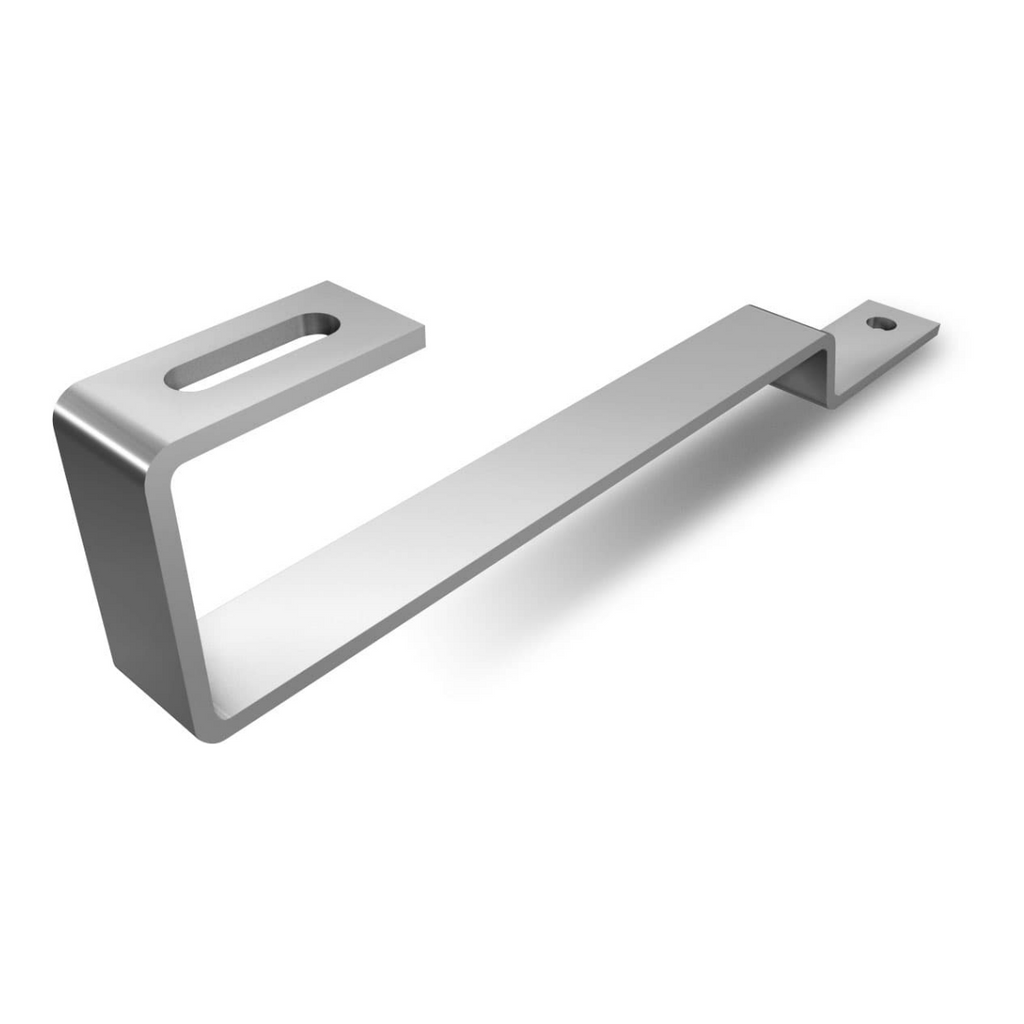

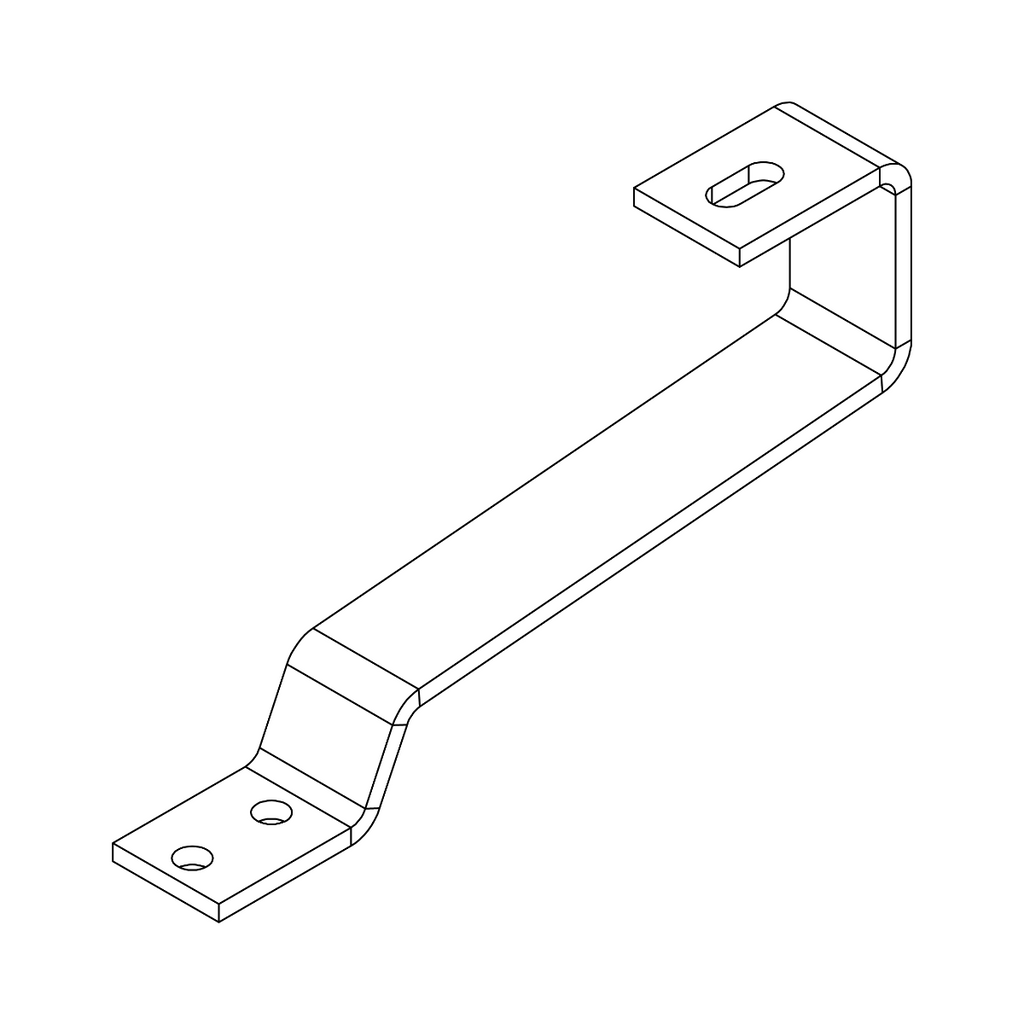

K2 Systems Dachhaken für Biberschwanzziegel – SolidRail Montage (Edelstahl A2 / 1.4301) - 40 × 50 mm

Der K2 Systems Dachhaken für Biberschwanzziegel wurde für die zuverlässige Befestigung von PV-Unterkonstruktionen auf Dächern mit traditioneller Biberschwanzeindeckung entwickelt. Die kompakte Grundplatte (40 × 50 mm) ermöglicht eine sichere Verschraubung auf der Dachlatte, während der lange Ausleger mit 189 mm Tiefe die charakteristische Ziegelform zuverlässig überbrückt.

Mit einer Höhe unter dem Ausleger von 33 mm und einer Auslegerhöhe von 62 mm gewährleistet der Dachhaken einen ausreichenden Abstand zur Dacheindeckung und ermöglicht eine spannungsfreie Montage der SolidRail-Schiene. Die Gesamthöhe von 122 mm erlaubt eine saubere Ausrichtung der Unterkonstruktion.

Der integrierte Bügel mit Langloch sorgt für Montageflexibilität und Feinjustierung und ist kompatibel mit Hammerkopfschrauben sowie Bund-/Bundlemuttern M10. Durch die Fertigung aus Edelstahl A2 (Werkstoff 1.4301) ist der Dachhaken korrosionsbeständig, langlebig und optimal für den dauerhaften Einsatz im Außenbereich geeignet.

 Produktdetails

Produktart | Dachhaken / Bügel für PV-Montagesysteme
Einsatzbereich | Befestigung von K2 Systembauteilen auf Biberschwanz-Ziegeldächern
Montagesystem | SolidRail
Befestigung | Hammerkopfschraube mit Bund-/Bundlemutter M10
Dachtyp | Biberschwanzziegel
Material | Edelstahl A2 (1.4301)

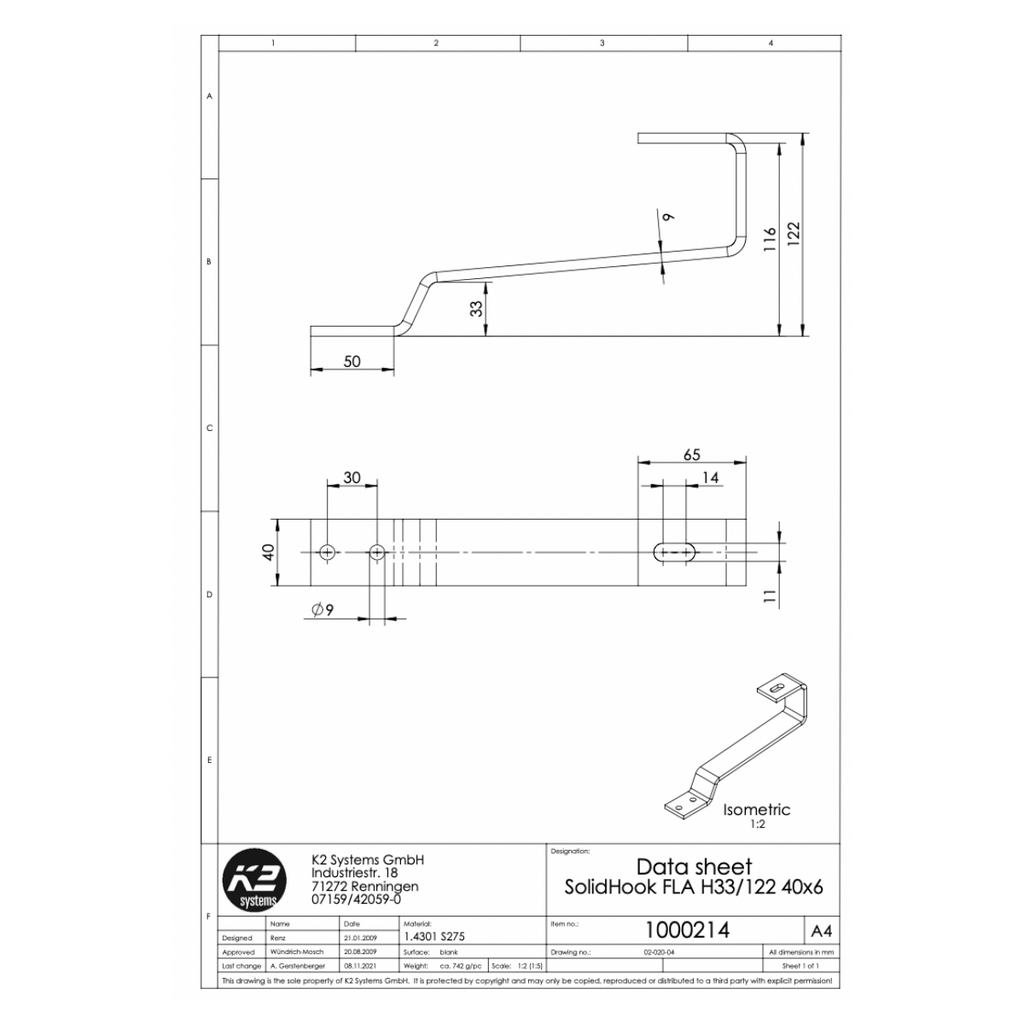

Technische Spezifikation

Grundplatte | ca. 40 × 50 mm
Höhe unter Ausleger | ca. 33 mm
Höhe Ausleger | ca. 62 mm
Tiefe Ausleger | ca. 189 mm
Gesamthöhe | ca. 122 mm
Langloch | Ja (zur Justierung bei SolidRail-Montage)

Lieferumfang

• 1 × K2 Systems Dachhaken für Biberschwanzziegel

(Hinweis: SolidRail-Schienen, Hammerkopfschrauben sowie Muttern sind – sofern nicht anders angegeben – separat zu bestellen.)
