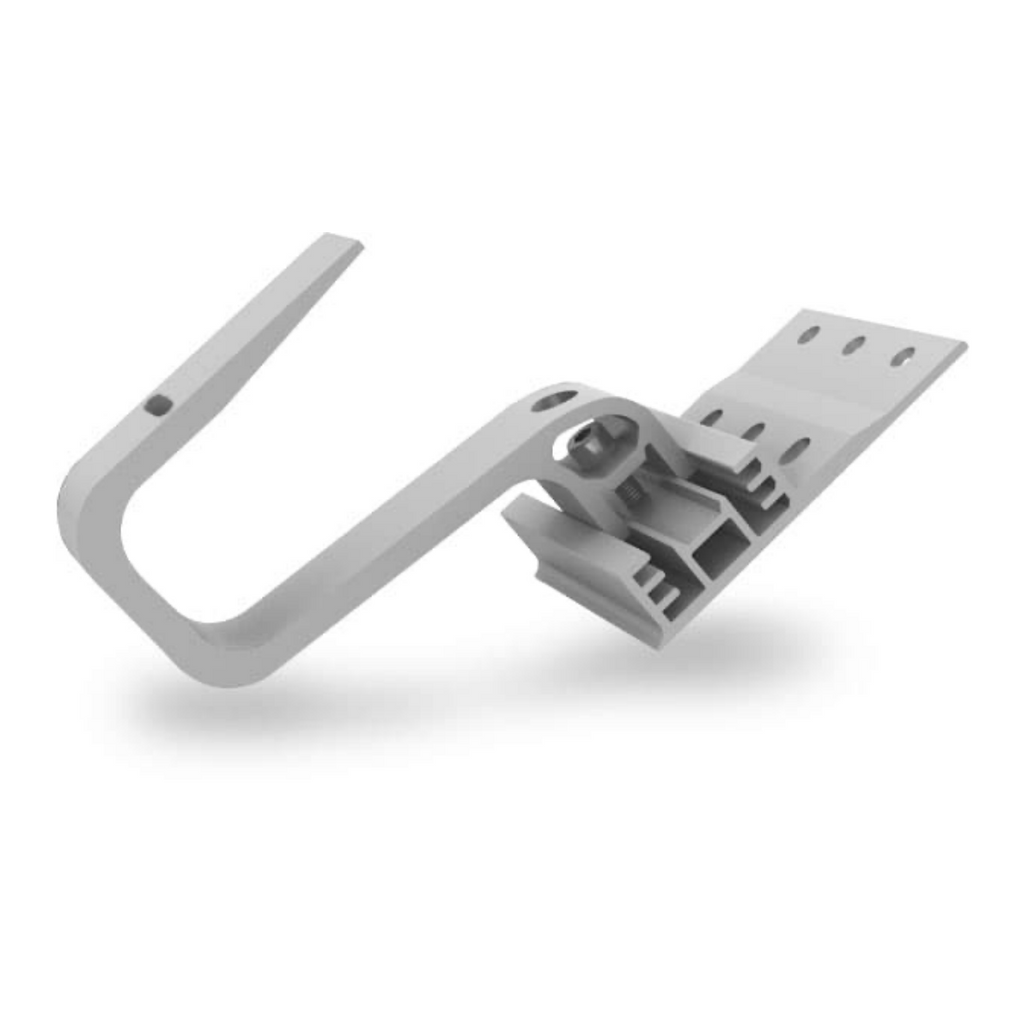

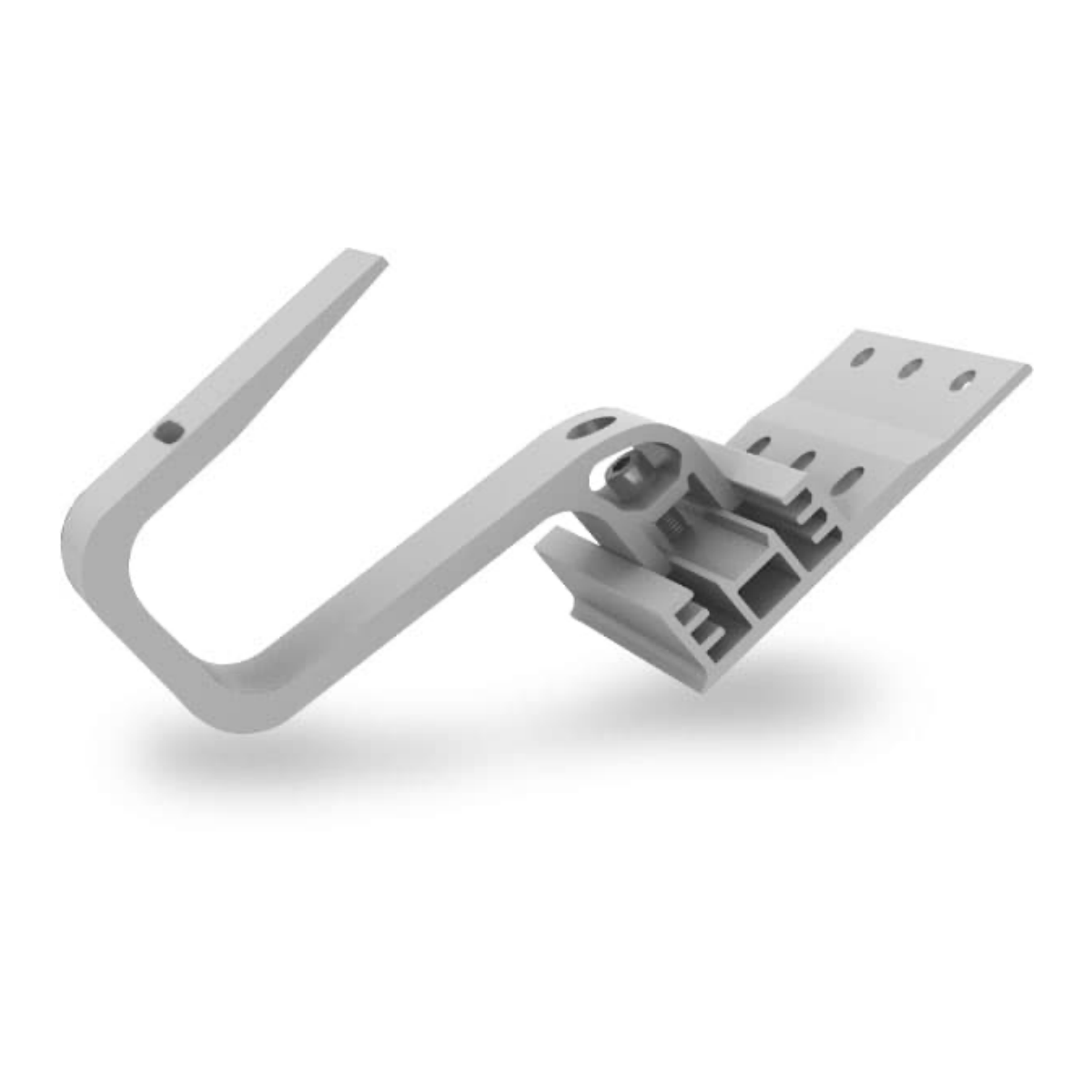

K2 Systems Dachhaken – 3-fach höhenverstellbar, vertikale SolidRail Montage (Aluminium EN AW-6063 T66) - 124 × 100 mm

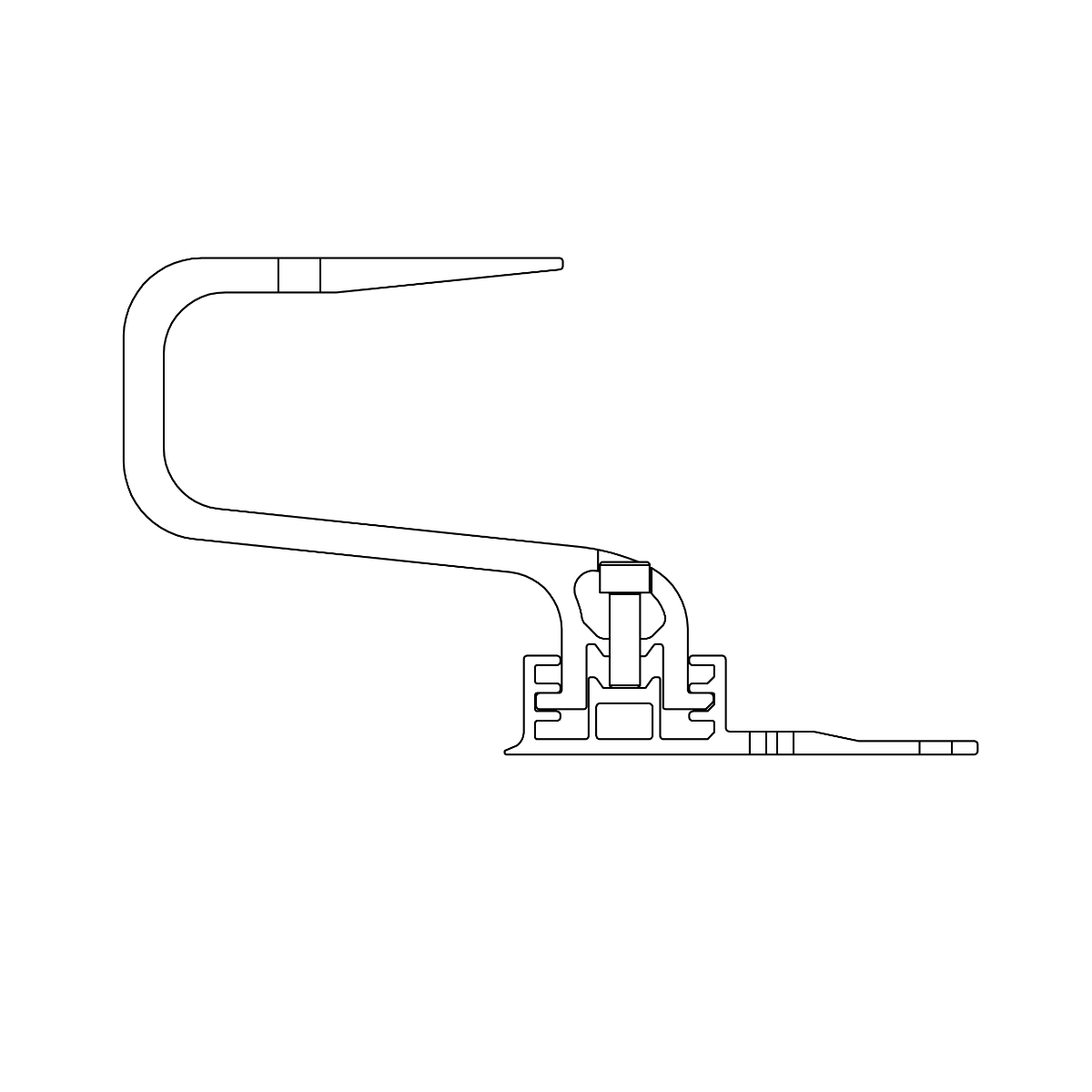

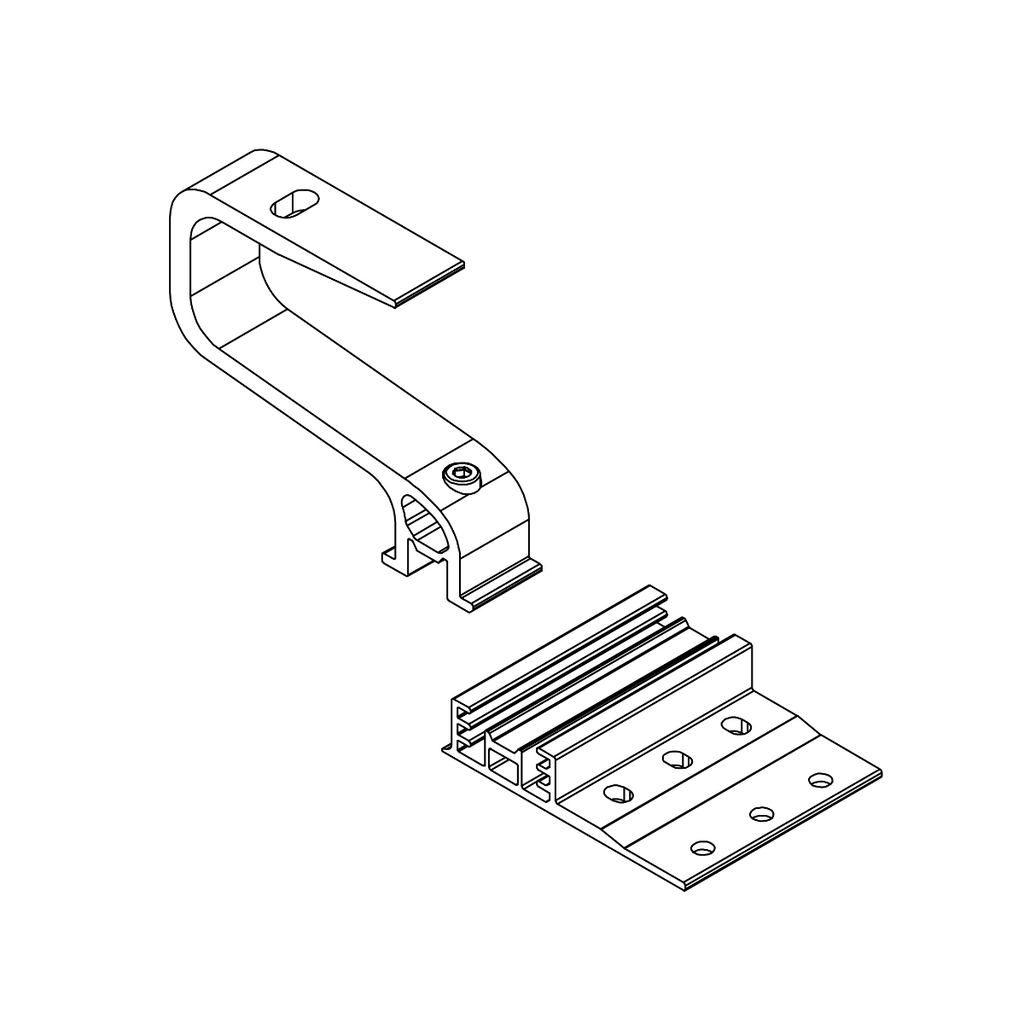

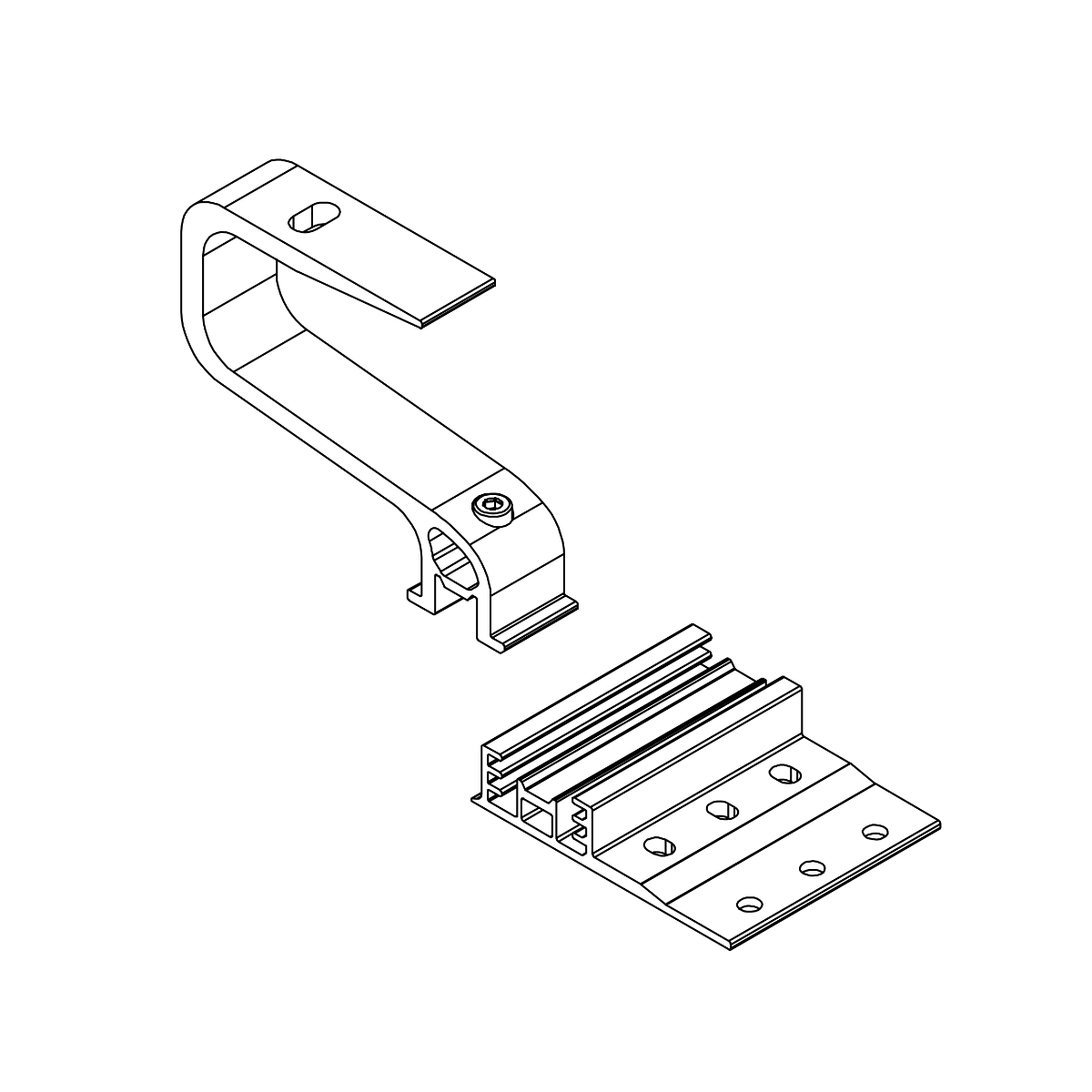

Der K2 Systems Dachhaken mit dreistufiger Höheneinstellung wurde für anspruchsvolle PV-Montagen entwickelt, bei denen eine präzise Anpassung an unterschiedliche Dachlatten- und Ziegelhöhen erforderlich ist. Die Höheneinstellung direkt in der Grundplatte ermöglicht eine schnelle und sichere Anpassung ohne zusätzliche Komponenten.

Mit den wählbaren Höhen 40, 47 oder 54 mm unter dem Ausleger lässt sich der Dachhaken optimal an den jeweiligen Dachaufbau anpassen. Der Ausleger (35 × 9 mm) sorgt für eine stabile Kraftübertragung auf das Montagesystem. In Kombination mit dem Langloch im Bügel wird eine exakte Ausrichtung der vertikal montierten SolidRail-Schiene ermöglicht.

Die Grundplatte mit 124 × 100 mm gewährleistet eine sichere Verschraubung und gleichmäßige Lastverteilung. Je nach gewählter Höheneinstellung ergibt sich eine Gesamthöhe von ca. 123 / 130 / 137 mm. Das verwendete Aluminium EN AW-6063 T66 bietet eine ideale Kombination aus hoher Festigkeit, geringem Gewicht und ausgezeichneter Korrosionsbeständigkeit – optimal für den dauerhaften Einsatz im Außenbereich.

• 3-fach höhenverstellbare Grundplatte (40 / 47 / 54 mm)
• Bügel mit Langloch für vertikale SolidRail Montage
• Hohe Montageflexibilität bei variierenden Dachaufbauten
• Leichtes, korrosionsbeständiges Aluminium EN AW-6063 T66

Produktdetails

Produktart | Dachhaken / Halter für PV-Montagesysteme
Einsatzbereich | Befestigung von K2 Systembauteilen auf Ziegeldächern
Montagesystem | SolidRail (vertikale Montage)
Besonderheit | 3-fach höhenverstellbare Grundplatte • Langloch im Bügel
Material | Aluminium EN AW-6063 T66

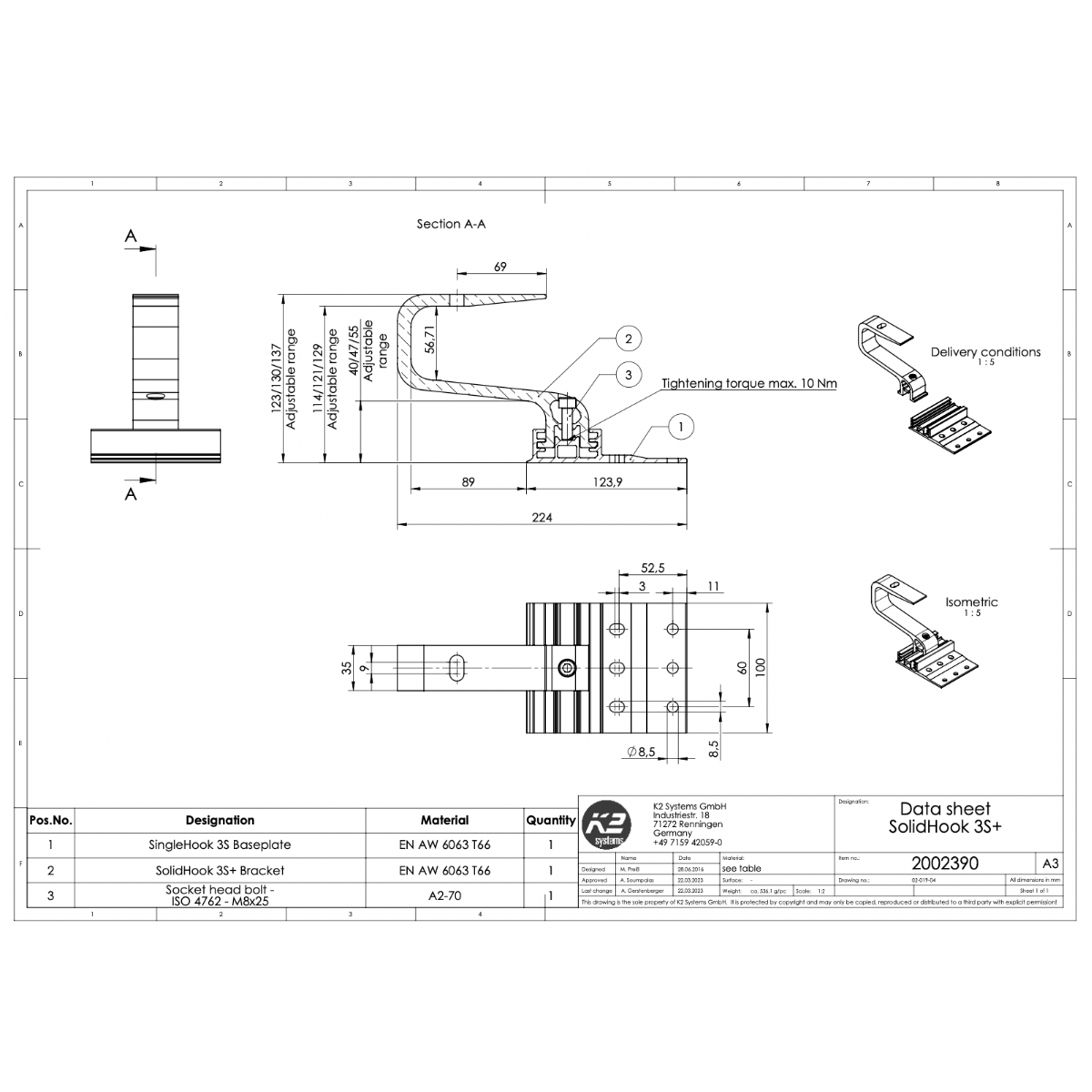

Technische Spezifikation

Grundplatte | ca. 124 × 100 mm
Höhe unter Ausleger | ca. 40 / 47 / 54 mm
Ausleger | ca. 35 × 9 mm
Gesamthöhe | ca. 123 / 130 / 137 mm
Langloch | Ja (zur vertikalen SolidRail-Justierung)

Lieferumfang

• 1 × K2 Systems Dachhaken, 3-fach höhenverstellbar
