K2 Systems Dachhaken – 3-fach höhenverstellbar inkl. Climber 36/50 für SingleRail & CrossRail (Aluminium / Edelstahl A2)

Der K2 Systems Dachhaken mit Climber 36/50 wurde für anspruchsvolle PV-Montagen entwickelt, bei denen maximale Flexibilität, Montagegeschwindigkeit und Systemkompatibilität gefordert sind. Die dreistufige Höheneinstellung in der Grundplatte (40 / 47 / 54 mm) ermöglicht eine schnelle Anpassung an unterschiedliche Dachlatten- und Sparrenhöhen.

Zusätzlich erlaubt die 30 mm Verstellbarkeit im Bügel eine präzise Feinjustierung der Montageschiene. Daraus ergibt sich eine Gesamthöhenverstellbarkeit von ca. 120,5 mm bis 165,1 mm, wodurch sich der Dachhaken auch für komplexe Dachaufbauten eignet.

Ein besonderer Vorteil ist der vormontierte Climber 36/50 inklusive Zylinderkopfschraube, der eine direkte und sichere Befestigung der SingleRail- oder CrossRail-Schiene ermöglicht und den Montageaufwand deutlich reduziert. Der Dachhaken ist für Sparren ab 48 mm ausgelegt; bei schmalen Sparren ab 36 mm ist die Montage mit einer Holzbauschraube M6 möglich.

Die Kombination aus Aluminium EN AW-6063 T66 (leicht, korrosionsbeständig) und Edelstahl A2 (hochfest, langlebig) gewährleistet eine dauerhaft sichere Befestigung im Außenbereich.

• 3-fach höhenverstellbare Grundplatte (40 / 47 / 54 mm)

• Zusätzliche 30 mm Höhenverstellung im Bügel

• Gesamthöhenverstellbarkeit von 120,5 bis 165,1 mm

• Vormontierter Climber 36/50 inkl. Zylinderkopfschraube

• Für SingleRail- und CrossRail-Montageschienen

• Aluminium EN AW-6063 T66 & Edelstahl A2

Produktdetails

Produktart | Dachhaken / Systemhalter für PV-Montagesysteme
Einsatzbereich | Befestigung von K2 Systembauteilen auf Ziegeldächern
Montagesysteme | SingleRail • CrossRail
Besonderheiten | 3-fach höhenverstellbare Grundplatte • 30 mm Bügelverstellung • vormontierter Climber
Sparrenbreite | ab 48 mm (ab 36 mm mit Holzbauschraube M6)
Material | Aluminium EN AW-6063 T66 • Edelstahl A2

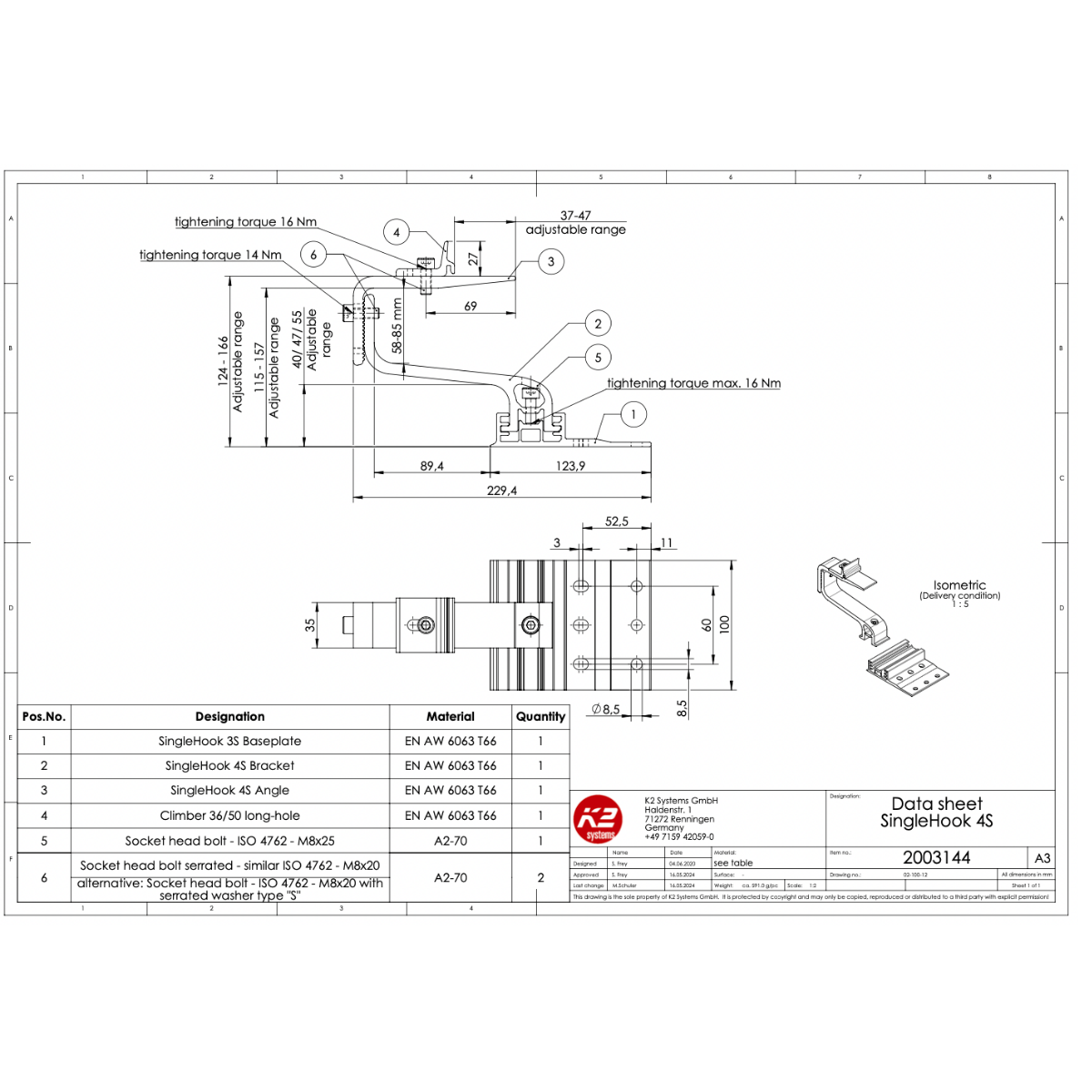

Technische Spezifikation

Höheneinstellung Grundplatte | ca. 40 / 47 / 54 mm
Bügelverstellung | ca. 30 mm
Gesamthöhenverstellbarkeit | ca. 120,5 – 165,1 mm
Climber | Climber 36/50, vormontiert
Befestigungselement | Zylinderkopfschraube (vormontiert)

Lieferumfang

• 1 × K2 Systems Dachhaken, 3-fach höhenverstellbar
• 1 × Climber 36/50, vormontiert
• 1 × Zylinderkopfschraube, vormontiert
