K2 SingleHook FlatTile – Dachhaken für Biberschwanzziegel, SingleRail Montage (Magnelis 1.0242)

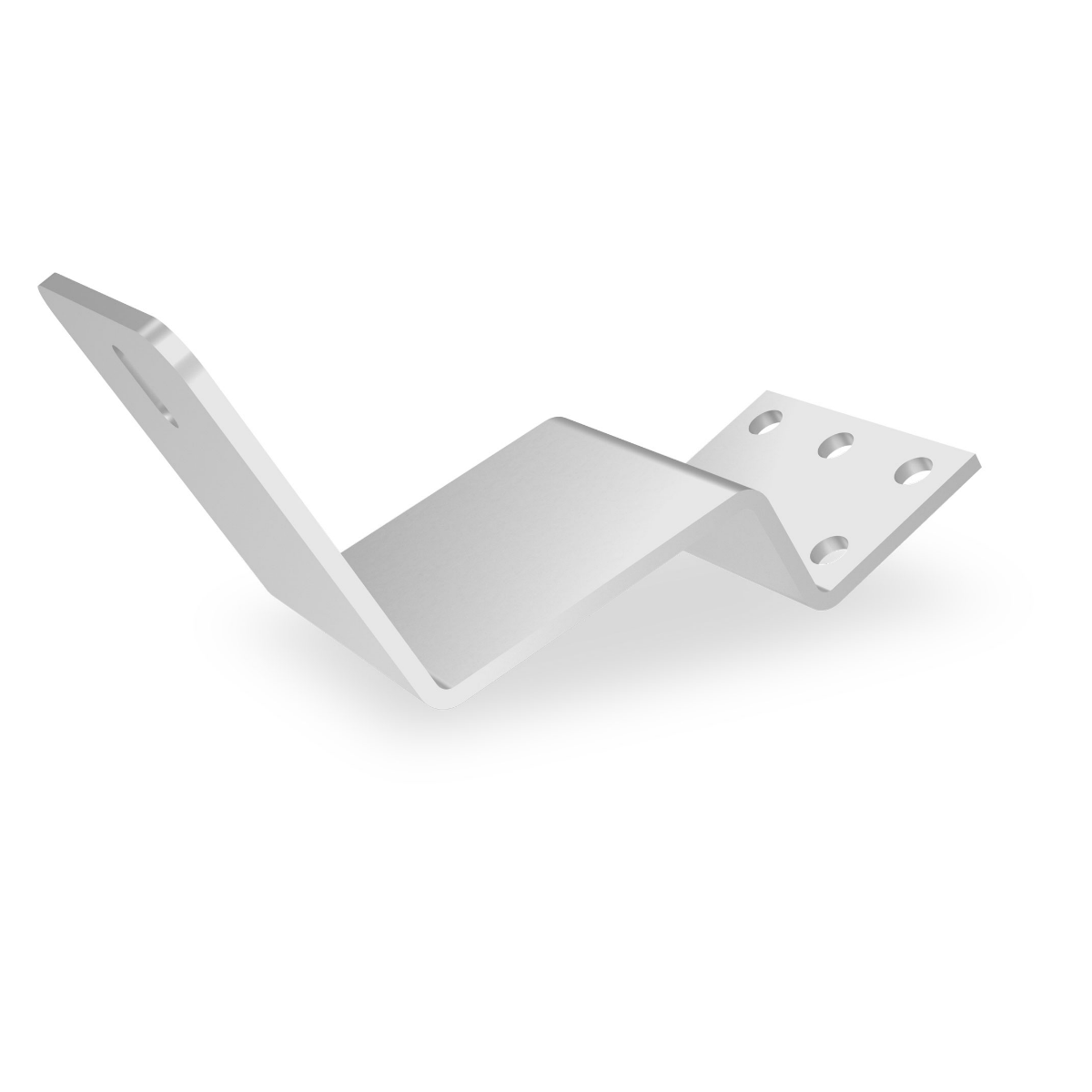

Der K2 SingleHook FlatTile wurde speziell für die sichere und effiziente Befestigung von PV-Unterkonstruktionen auf Biberschwanz-Ziegeldächern entwickelt. Durch seine Geometrie eignet sich der Dachhaken optimal für diese traditionelle Dacheindeckung und ermöglicht eine spannungsfreie Montage der K2 SingleRail Montageschiene.

Die SingleRail-Schiene wird über das integrierte Langloch mit einer Hammerkopfschraube M8x20 (Art.-Nr. 1002387) und einer Bundmutter M8 (Art.-Nr. 2002744) sicher am Dachhaken befestigt. Für jeden Dachhaken sind zwei Metalldachplatten erforderlich (Art.-Nr. 2004282 oder 2004440), die eine saubere, regensichere Integration in die Dacheindeckung gewährleisten.

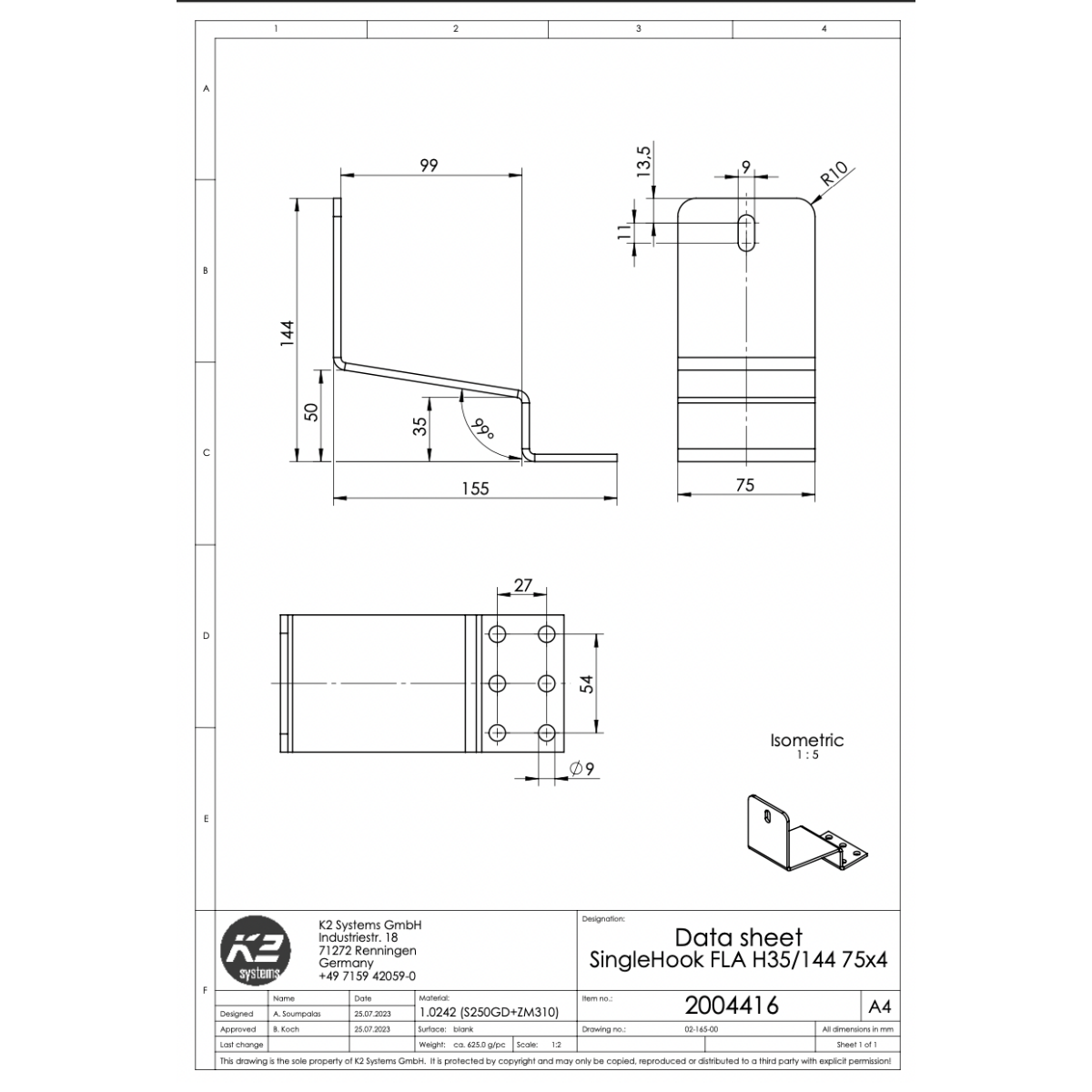

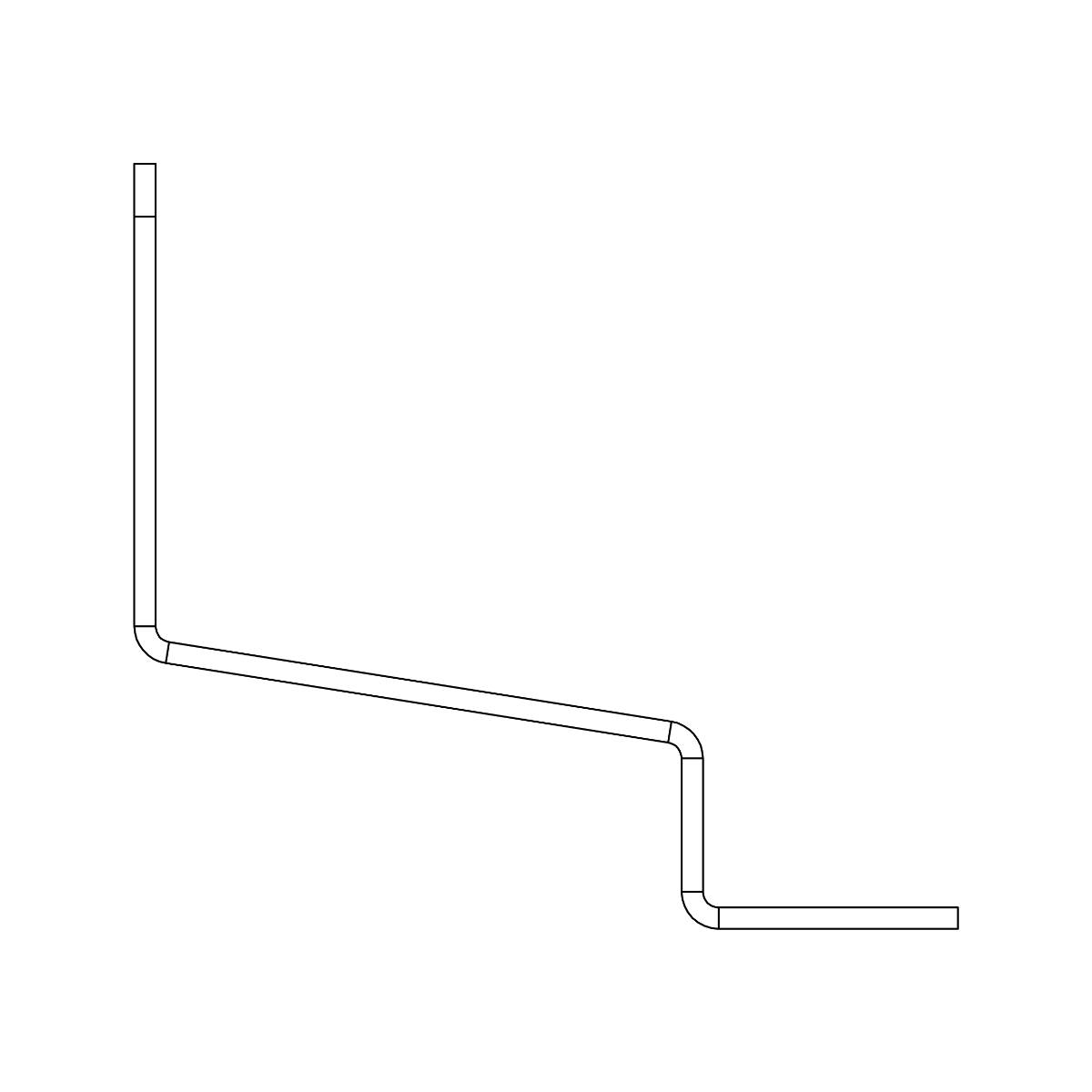

Mit einer Gesamthöhe von ca. 144 mm und einem Ausleger von 75 × 4 mm bietet der SingleHook FlatTile ausreichend Abstand zur Dacheindeckung und eine stabile Kraftübertragung in die Unterkonstruktion. Der verwendete Magnelis Stahl (Werkstoff 1.0242 / S250GD+ZM310) sorgt für einen besonders hohen Korrosionsschutz und macht den Dachhaken zu einer langlebigen Lösung für den dauerhaften Außeneinsatz.

• Speziell für Biberschwanzziegel

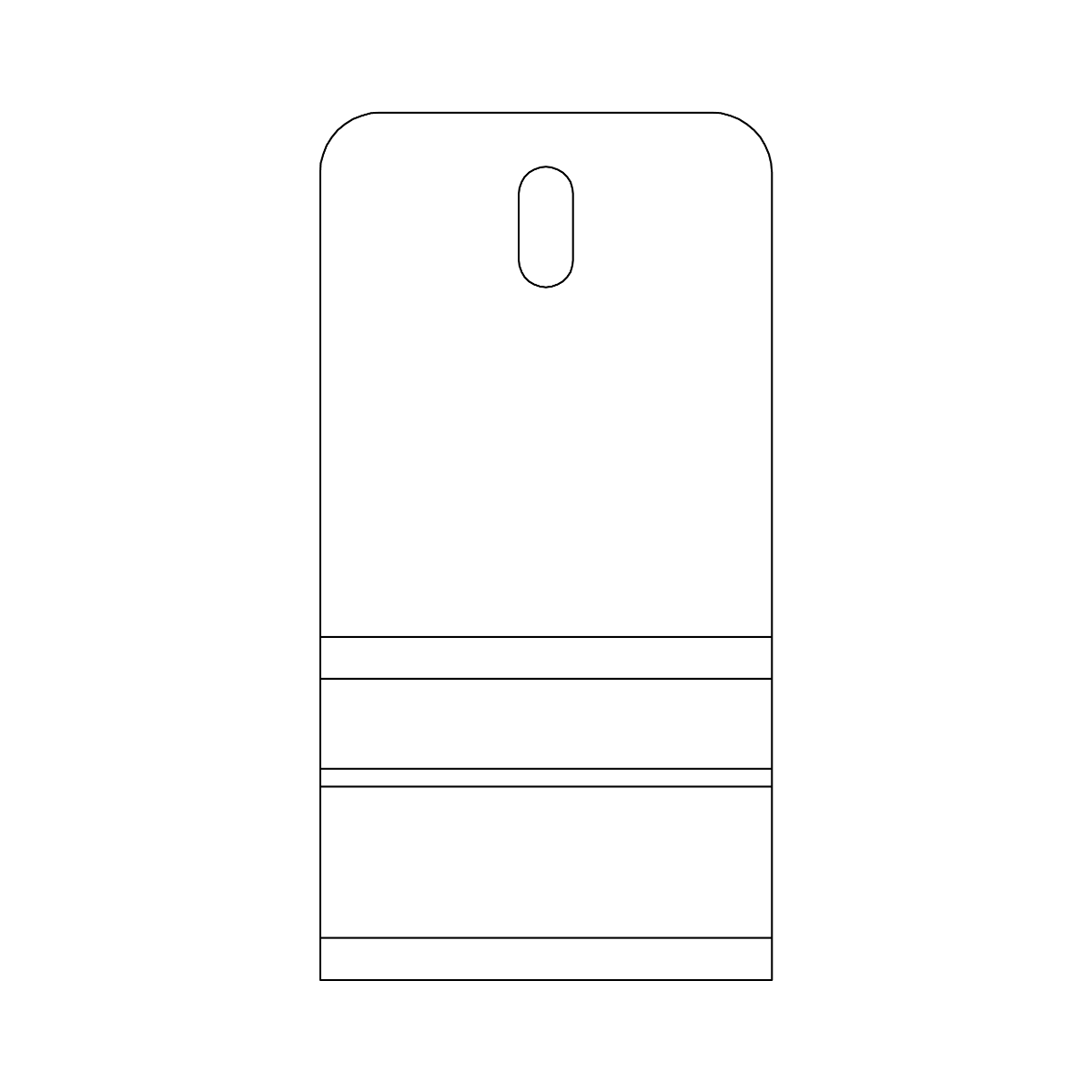

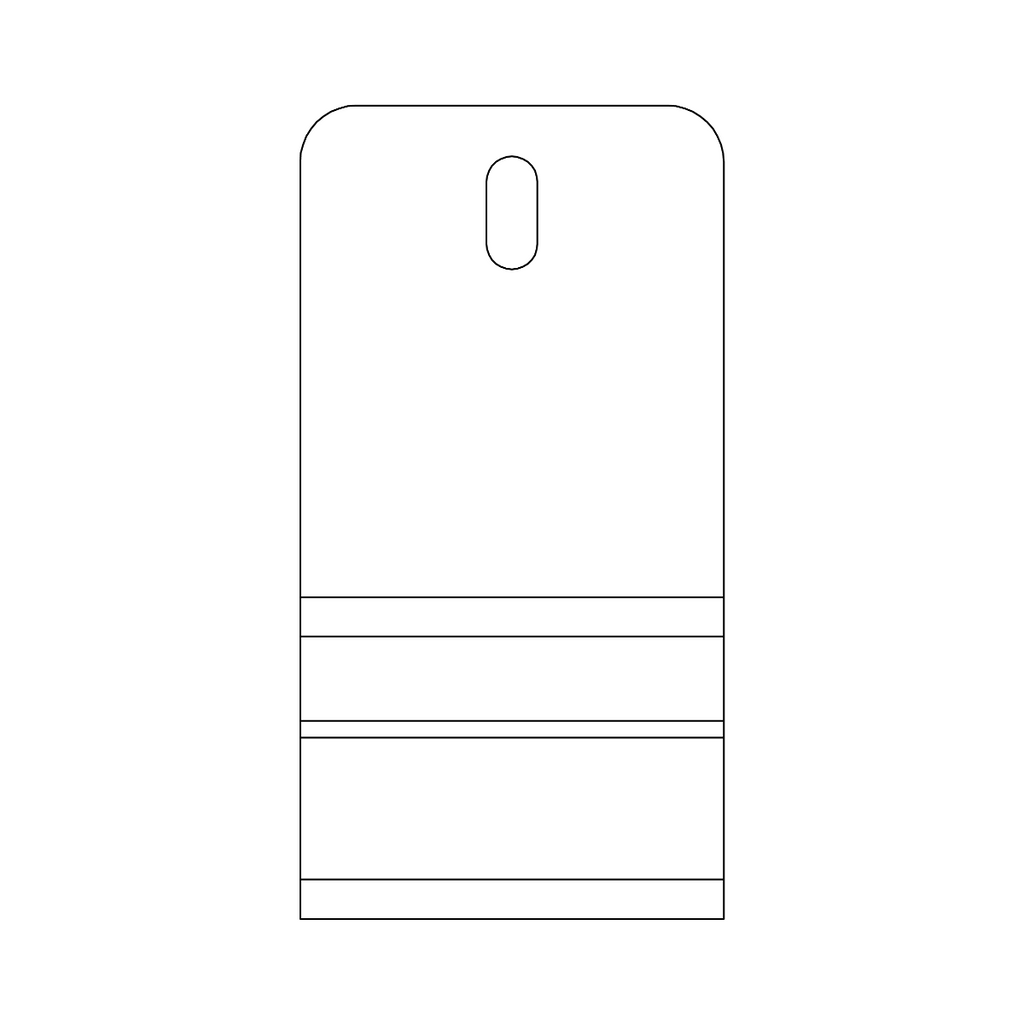

• Langloch zur SingleRail Montage
• Befestigung mit Hammerkopfschraube M8x20 & Bundmutter M8
• Verwendung mit Metalldachplatten erforderlich
• Magnelis Stahl für hohen Korrosionsschutz

Produktdetails

Produktart | Dachhaken / SingleHook
Modell | K2 SingleHook FlatTile
Einsatzbereich | Befestigung von K2 Systembauteilen auf Biberschwanz-Ziegeldächern
Montagesystem | K2 SingleRail
Befestigung | Hammerkopfschraube M8x20 & Bundmutter M8
Besonderheit | Verwendung mit Metalldachplatten erforderlich
Material | Magnelis 1.0242 (S250GD+ZM310)

Technische Spezifikation

Gesamthöhe | ca. 144 mm
Ausleger | ca. 75 × 4 mm
Langloch | Ja (für SingleRail Montage)
Metalldachplatten | 2 Stück erforderlich (Art.-Nr. 2004282 oder 2004440)

Lieferumfang

• 1 × K2 SingleHook FlatTile Dachhaken
• 1 × Hammerkopfschraube M8x20
• 1 × Bundmutter M8
