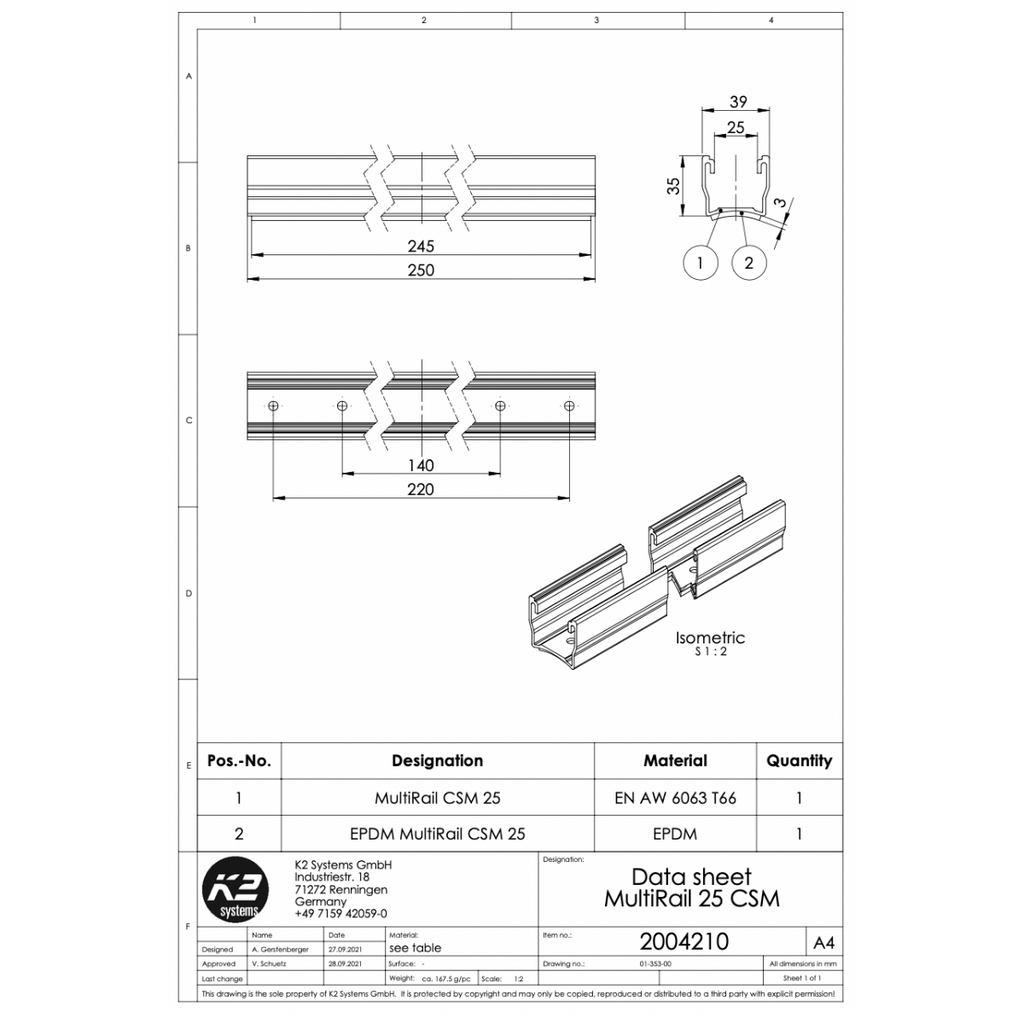

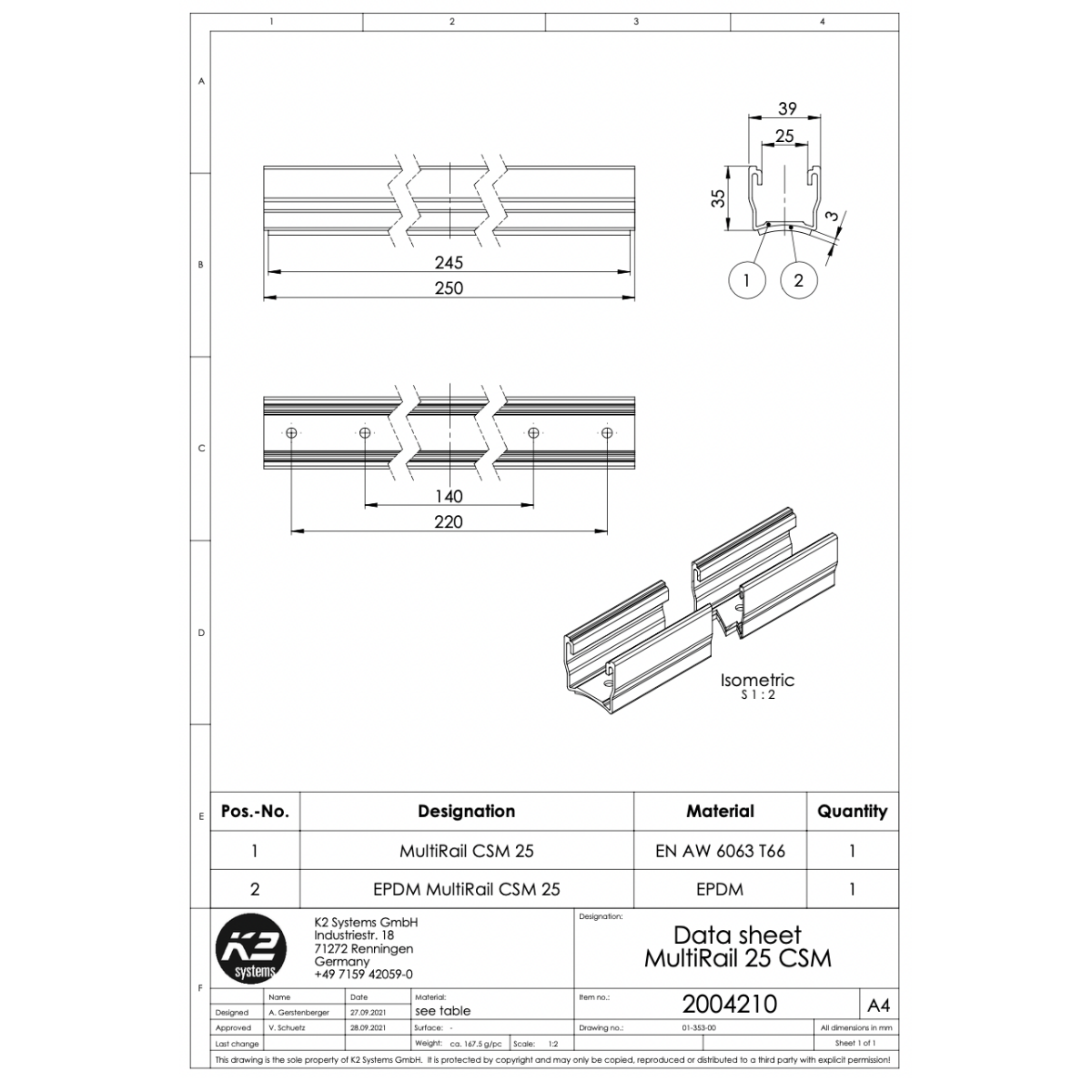

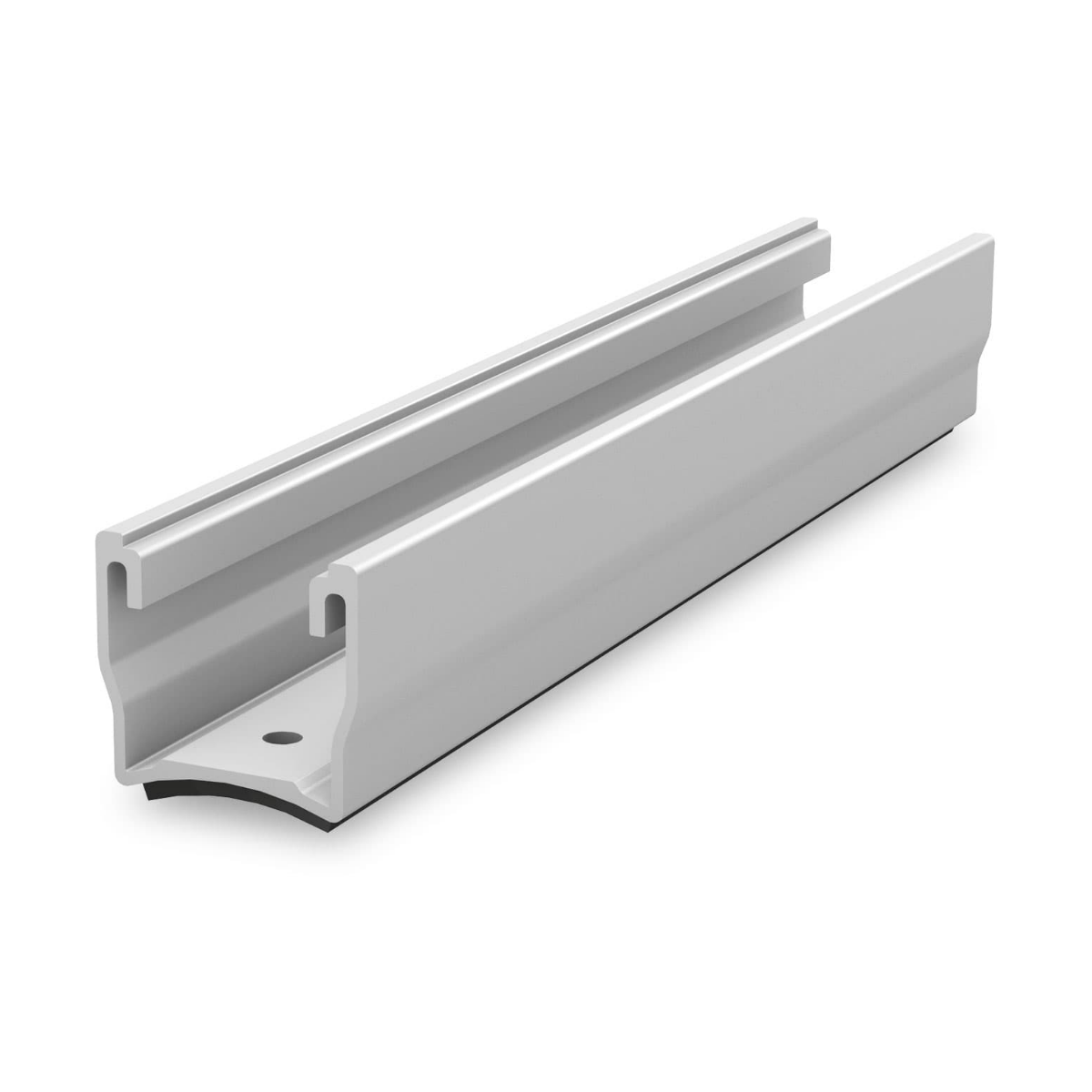

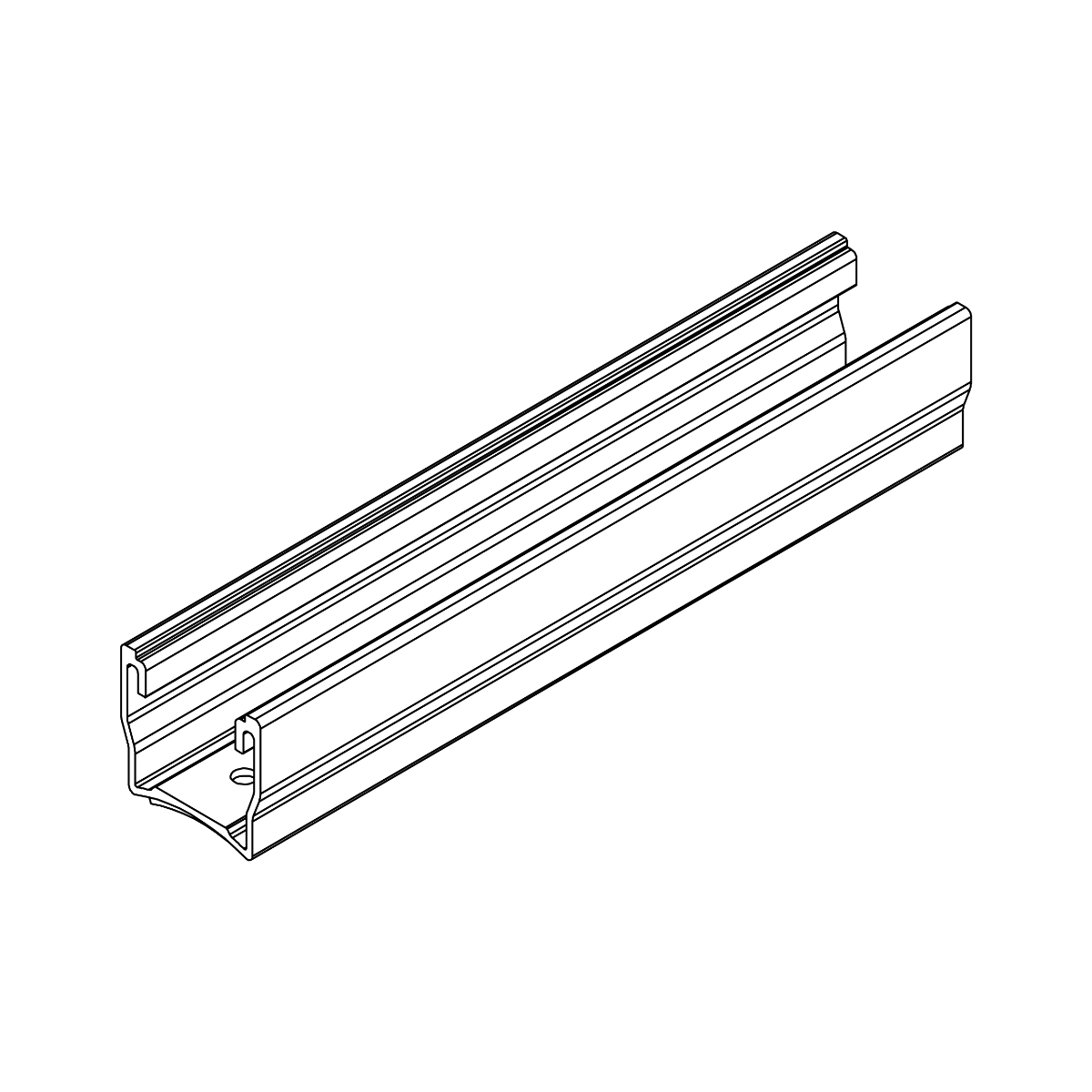

K2 Kurzschiene 250 mm – Für Wellblecheindeckungen

Die K2 Kurzschiene 250 mm wurde für die Direktmontage von PV-Modulen auf Wellblecheindeckungen entwickelt. Sie ermöglicht eine effiziente und sichere Befestigung bei horizontaler Modulorientierung und eignet sich besonders für Metalldächer mit begrenztem Montageplatz oder direkter Anbindung an die Dacheindeckung.

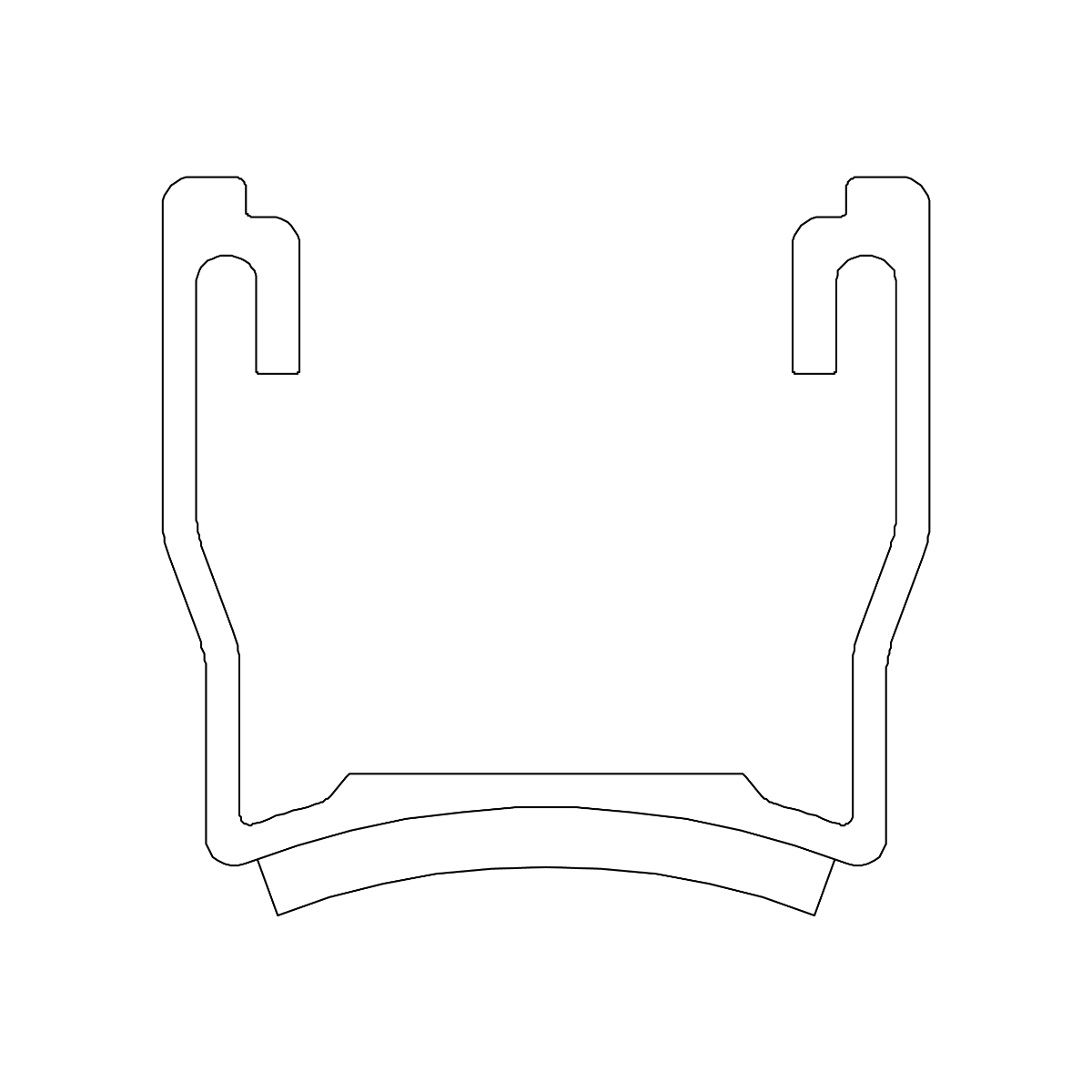

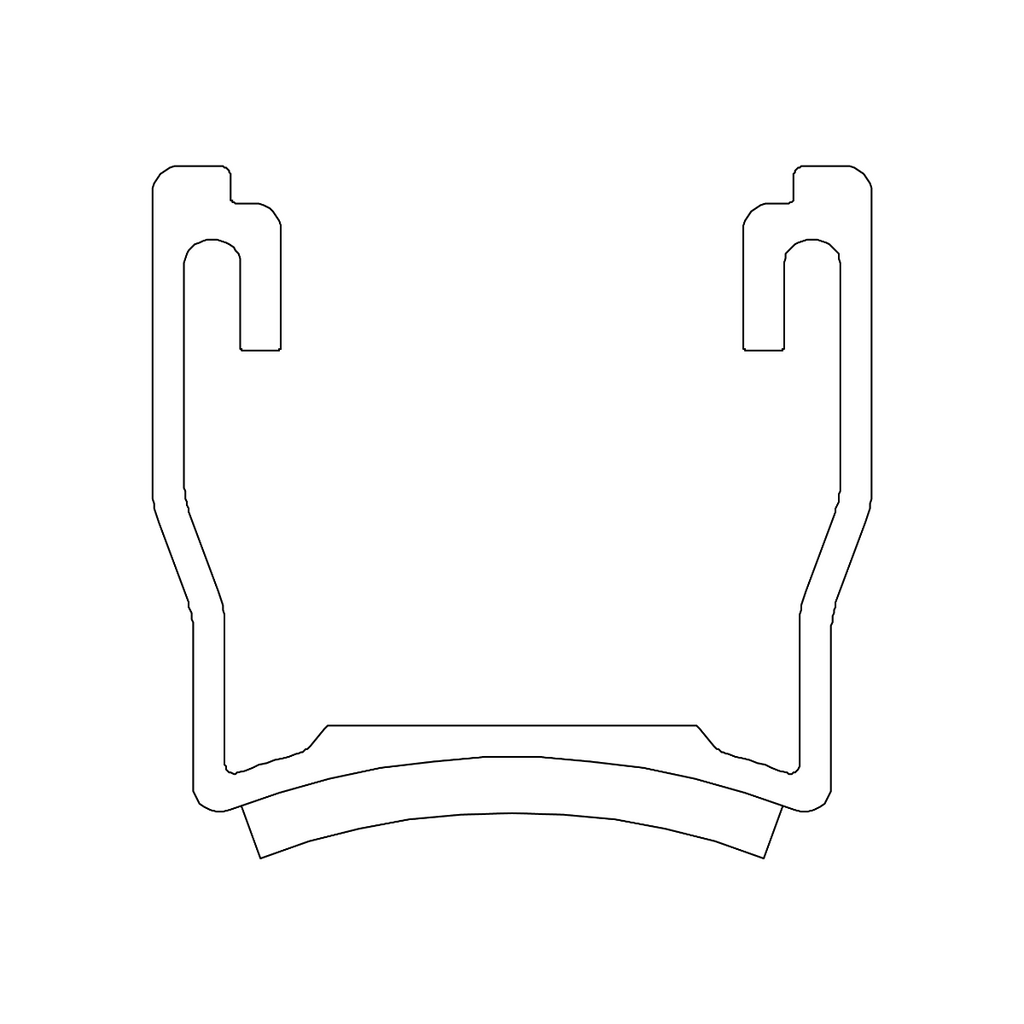

Dank des statischen Nachweises in K2 Base erfüllt die Kurzschiene alle relevanten Anforderungen an Tragfähigkeit und Systemsicherheit. Die Konstruktion ist für Wellbleche mit einem Radius von 22 bis 45 mm ausgelegt und gewährleistet eine zuverlässige Lastübertragung in die Dachkonstruktion.

Gefertigt aus Aluminium EN AW-6063 T66 in Kombination mit einer EPDM-Auflage, bietet die Kurzschiene eine hohe Korrosionsbeständigkeit, dauerhafte mechanische Stabilität sowie einen zusätzlichen Schutz der Dachhaut.

• Kurzschiene zur Direktmontage auf Wellblechdächern
• Geeignet für Wellbleche mit Radius 22–45 mm
• Ausgelegt für horizontale Modulorientierung
• Statischer Nachweis in K2 Base
• Gefertigt aus Aluminium mit EPDM-Auflage

Produktdetails

Einsatzbereich | PV-Montage auf Wellblechdächern
Bezeichnung | K2 Kurzschiene 250 mm
Besonderheiten | Statisch nachgewiesen • Kompakt • Direktmontage
Modulorientierung | Horizontal
Anwendung | Professionelle PV-Montagesysteme

Systemkompatibilität

Dacheindeckung | Wellblech
Geeigneter Radius | 22–45 mm
Montageart | Direktmontage
Statischer Nachweis | K2 Base

Material und Konstruktion

Materialtyp | Aluminium, EPDM
Aluminium | EN AW-6063 T66
Auflage | EPDM
Bauteilart | Kurzschiene
Korrosionsschutz | Sehr hoch
Einsatz | Dauerhafte Außenanwendung

Technische Eigenschaften

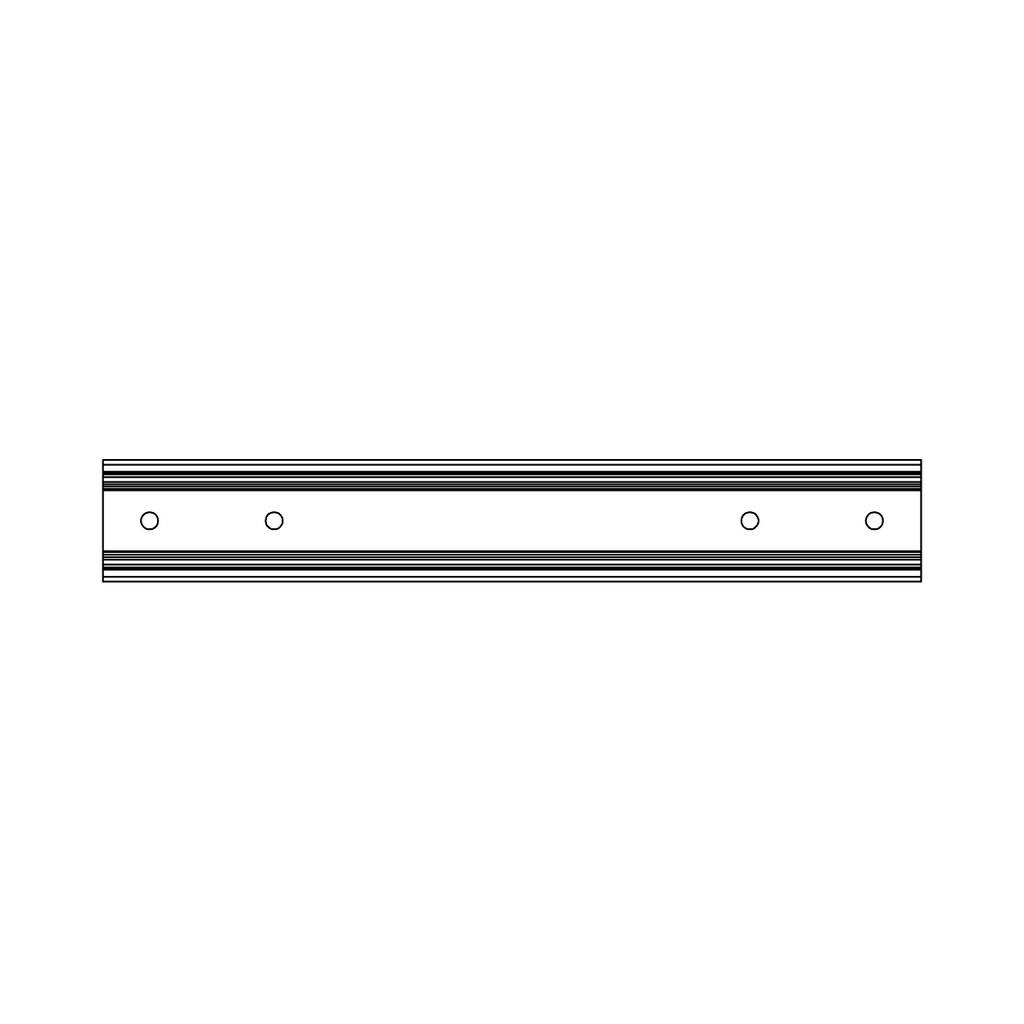

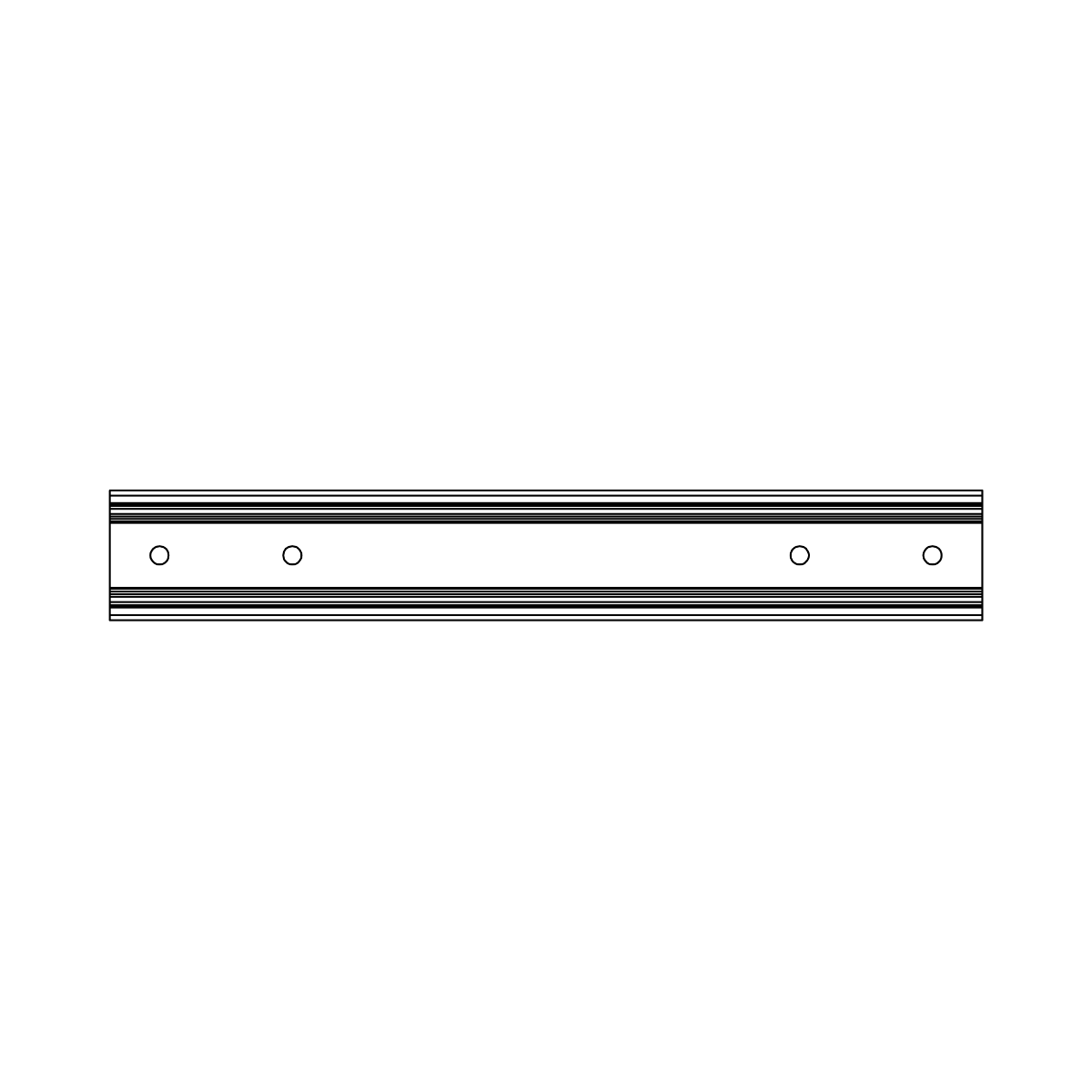

Länge | 250 mm
Funktion | Modulbefestigung auf Wellblech
Einsatzumgebung | Außenbereich / Metalldach
Anwendungsart | Dauerinstallation

Lieferumfang

1 × K2 Kurzschiene 250 mm für Wellbleche
