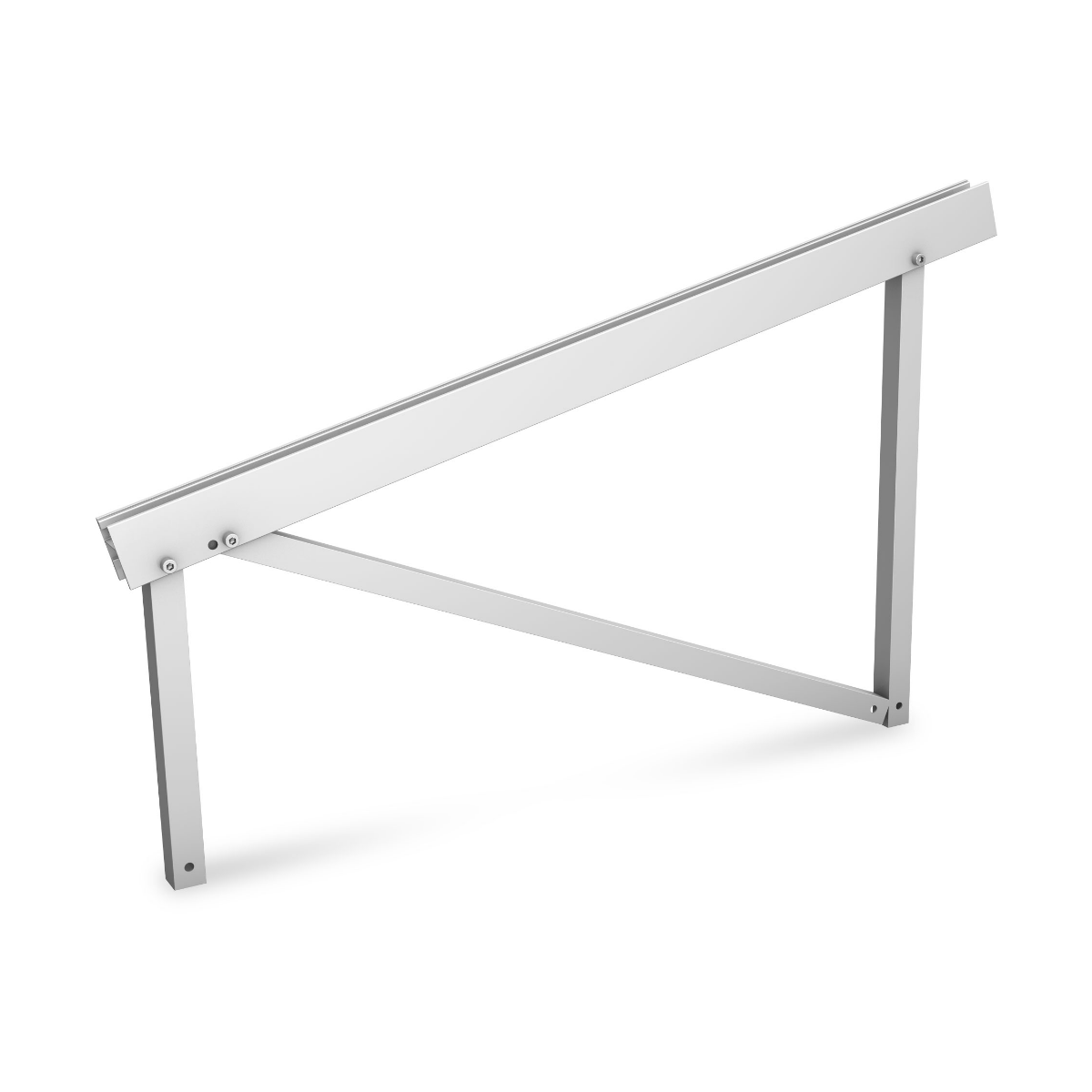

GreenRoof Vento 10° – Kurzträger Set

Das GreenRoof Vento 10° Kurzträger Set wurde speziell für Anwendungen mit kürzeren Spannweiten innerhalb des GreenRoof Vento Systems entwickelt. Es stellt alle erforderlichen Hauptkomponenten für eine stabile, langlebige und systemkonforme Unterkonstruktion bereit.

Zum Set gehören mehrere GreenRoof Braces in unterschiedlichen Längen zur Aussteifung sowie der GreenRoof Beam 1000 als tragendes Hauptelement. Ergänzt wird das Set durch hochwertige Edelstahl-Verbindungselemente, die eine sichere und dauerhafte Verschraubung gewährleisten.

Durch die exakt aufeinander abgestimmten Komponenten eignet sich das Kurzträger-Set ideal für kompakte GreenRoof Vento Aufbauten mit 10° Neigung und sorgt für eine zuverlässige Lastübertragung und hohe Systemstabilität.

• Komplettes Kurzträger-Set für GreenRoof Vento 10°
• Enthält Träger-, Streben- und Verbindungskomponenten
• Ausgelegt für stabile 10° Aufständerung
• Kompakte Bauform für kurze Spannweiten
• Materialkombination für Langlebigkeit und Korrosionsschutz


Produktdetails

Einsatzbereich | Unterkonstruktionen mit 10° Aufständerung
Bezeichnung | GreenRoof Vento 10° Kurzträger Set
Besonderheiten | Komplettset • Kompakte Bauform • Systemkonform
Systemkompatibilität | GreenRoof Vento
Anwendung | Professionelle PV-Montagesysteme

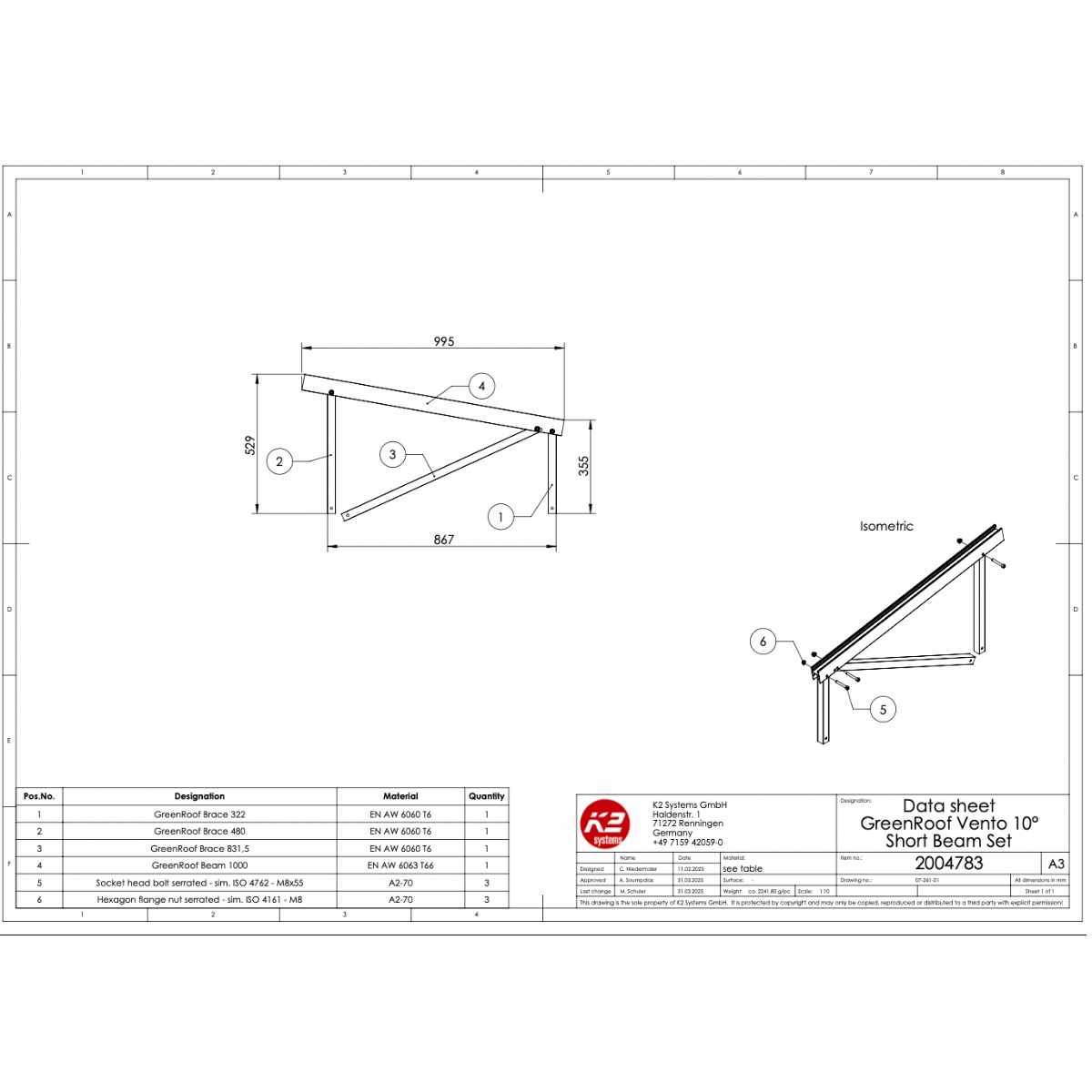

Systemkomponenten

Strebe | GreenRoof Brace 332
Strebe | GreenRoof Brace 480
Strebe | GreenRoof Brace 831,5
Träger | GreenRoof Beam 1000
Schraube | Socket Head Bolt serrated M8×55
Mutter | Self-locking hexagon nut serration M8

Systemaufbau

Systemtyp | Kurzträger-Set für 10° Aufständerung
Tragstruktur | Beam- und Brace-Konstruktion
Verbindungstechnik | Verschraubung mit selbstsichernden Verbindungselementen
Montageart | Systemmontage

Material und Konstruktion

Streben / Träger | Aluminium EN AW 6060 T6
Weitere Aluminiumbauteile | Aluminium EN AW 6063 T66
Verbindungselemente | Edelstahl A2-70
Korrosionsschutz | Materialbedingt hoch
Einsatz | Dauerhafte Außenanwendung

Technische Eigenschaften

Aufständerungswinkel | 10°
Systemstabilität | Hoch
Einsatzumgebung | Außenbereich / Dachflächen
Anwendungsart | Dauerinstallation

Lieferumfang

1 × GreenRoof Brace 332
1 × GreenRoof Brace 480
1 × GreenRoof Brace 831,5
1 × GreenRoof Beam 1000
Socket Head Bolt serrated M8×55
Self-locking hexagon nut serration M8
